本格タイプ   小型精密旋盤 FL400E-JK Aタイプ

ショールームで実物をご覧下さい。

札幌工場の熟練の技が光る、"正統派"小型旋盤です。
ムダな機能を排除し、シンプルで使いやすい旋盤に仕上げました。
(試験成績表添付)

モーター(日立製)は単相100Vです。
スイッチなど電装品は、全て国内メーカー品を使用しています。
心間400mm・振り250mm・三爪チャック径125mm−幅広いワークに対応できるサイズです。
機体構造は極めて堅牢に設計されています。
最大13mm角のバイトが装着可能ですので、市販の各種バイトが使用できます。
長手自動送り・ねじ切装置が標準装備されています。
弊社独自の左ねじ切削アタッチメント[タンブラー機構]を取り付けることができます。(オプション)
三爪チャックには生爪も使えます。(オプション)
鉄・アルミ・真鍮・木材はもちろん、工夫次第でチタン・ステンレス等の切削も可能です。
弊社独自の心押台固定用レバーを取り付けることができます。(オプション)
イラストを多用した日本語取扱説明書には付録として小冊子「基本的な旋盤作業」がついています。
寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)

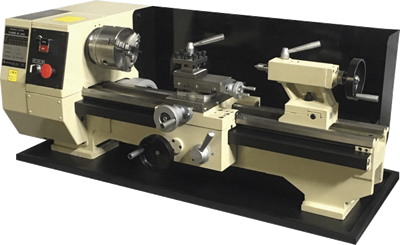

FL400E-JK
FL400E-JK
(日立製モータを搭載)
左ねじ切削アタッチメント[タンブラー機構]
オプションでクロス(前後)方向にデジタルスケール(ミツトヨ製)が取り付けられます。 左ねじ切削アタッチメント[タンブラー機構]
(オプション)

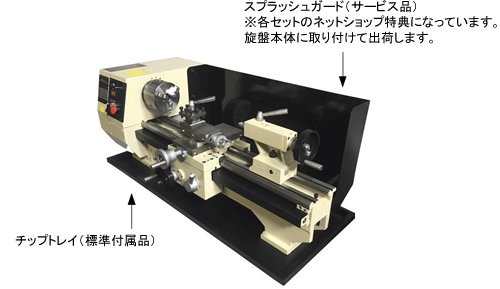

スプラッシュガード・チップトレイ

新発売
操作性が大幅にアップ!!
心押台固定用レバーオリジナル商品
・オプションで心押台固定用レバーが取り付けられます。
・レバーの操作のみで心押台の固定が可能です。
心押台固定用レバーは旋盤本体を同時にお買い上げの場合に限らせていただきます。
なお、すでにご使用中のFL400E-JKに心押台固定用レバーを追加で取り付けることをご希望のお客様は都度弊社にご相談ください。

仕様
ベッド上振り 250mm
クロススライド上振り 150mm
心間 400mm
主軸貫通孔 20mm
三爪チャック径 125mm
三爪チャック貫通孔 30mm
主軸テーパー MT3
主軸回転数 6種 125〜2,000min-1(50Hz)
親ねじ 20mm×2mmピッチ
ねじ切り メトリック0.4〜3mm  インチ10-44TPI
クロススライド移動 110mm
トップスライド移動 70mm
心押台スリーブ繰出し 60mm
心押台スリーブテーパー MT2
ベッド寸法 135mm(幅)×700mm(長)
所要床面積 約1,260×720mm(最大)
質量 110kg
モーター 単相100V 400W
梱包サイズ(注1) 約1,060×660×560mm(木箱)

(注1)梱包サイズは目安です。ご購入のセットやアクセサリーの内容により、梱包サイズ・使用梱包材が変更になったり、梱包数が増える場合があります。

外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

付属品・アクセサリー類も、一つ一つ入念にチェックし、万全を期しております。

本体標準付属品
固定センターMT2・MT3、チェンジギアセット(ねじ切用)、三爪スクロールチャック用ハンドル・逆爪(3個1組)、工具類(ロットにより多少異なる場合があります)
●三爪スクロールチャックは本体に装着されています。

生爪(三爪チャック用)
生爪は成形可能な爪です。工作物の寸法や形状に合わせて成形できるため高精度のチャッキングが実現します。
回転センターMT2 ドリルチャック(13mm)およびアーバーMT2
回転センターMT2 ドリルチャック(10mm)およびアーバーMT2
6本組バイトセット(超硬付刃)10mm角 ローレット
内訳:
内ねじ、中ぐり、外ねじ
右仕上、左仕上、突切
ハンドルやつまみにギザギザをつける作業に使用します。旋盤の刃物台に取り付け、工作物に押しつけてギザギザをつけます。

"気配り"調整済

センタードリル(2mm両刃 シャンク6mm) 四爪インデペンデントチャック(径125mm)
四角、偏心、不規則形状の工作物を保持します。
面板 (専用押さえ金具付) クイックチェンジツールポスト
三爪や四爪チャックでも保持することが困難な特殊形状の工作物を加工する時に役立ちます。
バイトをホルダーごと、手早く交換できます。(バイトホルダー3個付)
固定振止 移動振止
固定振止
心押台のセンターで支持できない形状のワークを加工する時に使用します。
移動振止
細長くシャフトのようなワークを加工する時、バイトの圧力で工作物が逃げ、工作精度が悪くなるのを防止するための装置です。
専用マシンスタンド(組立済)
※各セットには含まれておりません。
専用マシンスタンド
質量 約42kg
※実際の形状は若干異なる場合があります。
耐震対策をおすすめします。
設置例

木工アタッチメントオリジナル商品
・木工作業をする時に大変便利なアタッチメントです。
・クロススライド上に簡単に取り付けられます。
(トップスライド用取付穴<2箇所>をそのまま利用します)
※刃物は含まれておりません。

プリント用カタログはこちらをクリックしていただくか、右クリックし、対象ファイルを保存して下さい。
*PDFファイル(Adobe Acrobat Reader が必要になります。)

小型精密旋盤 FL400E-JK Aタイプ 価格表
Aタイプ
Aタイプ(ハイグレード商品)は少し割高ですが、結局お買い得です。
保証期間は2年間あります。(消耗品を除く)
*長年の経験を通じて蓄積されたノウハウに基づき、整備・調整のうえ出荷します。
*弊社独自の精度検査表により主軸をはじめ各部の精度を調整します。
*ハンドルや各スライド面の動きを入念に調整します。
FL400E-JK旋盤(Aタイプ)は全ての電装品を国産品に交換済みです。
モーターは日立製
スーパー
MSタイプ
品質・精度ともAタイプと同等です。
ただし、保証期間は1年間です。(消耗品を除く)
【札幌工場作業日誌】 日立製モータ取り付け−FL400E
信頼性が高いベルト掛け替え式の旋盤
アフターサービス体制】  【他社との比較で迷っておられる方へ
出荷前検査   出荷前検査   出荷前検査
(株)メカニクス 札幌工場における、出荷前検査の様子。

  • 下記の価格は現金前払い・代引き(※)・クレジットカード決済を条件とした特別価格です。後払いをご希望の場合は、都度ご相談下さい。
  • 代引きにて商品代金の合計金額(送料を除く)が10,000円未満の場合、代引き手数料として300円必要となります。
  • その他のお支払い条件(分割払い等)でのご購入をご希望の場合は、別途お見積もりいたしますので、お問い合わせフォーム・FAX・電話でお問い合わせください。
  • 官公庁・学校等でのご購入をご検討の場合は、ご注文前にお問い合わせフォーム・FAX・電話でお問い合わせください。

  • ※運送会社の都合により、お申し込みをいただいても代引きでの配送をお受けできない場合があります。
    都度、ご確認ください。

ネットショップ特典 各セットをお買い上げの方全員にスプラッシュガード[ネット価格:\15,000(税別)]をもれなくプレゼントいたします。

表示されている価格は、全て税別価格となっております。

Aタイプ スーパー
MSタイプ
注番 品名 Aタイプ
(2年間保証)
スーパー
MSタイプ
(1年間保証)
N280010 FL400E-JK型 旋盤 Aタイプ基本セット
本体+三爪スクロールチャック(125mm)、固定センターMT-3およびMT-2、チェンジギアセット、工具類 付
※品切れ中
¥298,500-¥277,605-
N280020-2 FL400E-JK型 旋盤 Aタイプ標準セット
基本セット+回転センターMT-2、ドリルチャック13mm(アーバーMT-2付)、センタードリル 付
※品切れ中
¥325,500-¥302,715-
N280030-2 FL400E-JK型 旋盤 Aタイプフルセット
基本セット+回転センターMT-2、ドリルチャック13mm(アーバーMT-2付)、センタードリル、四爪インデペンデントチャック、面板(専用押え金具付)、固定振止、移動振止 付
※品切れ中
¥360,000-¥334,800-

特価アクセサリー 価格表
選択 注番 品名 ネット特別価格
N2801 スプラッシュガード
※旋盤本体と同時にお買い上げの場合に限らせていただきます。
¥15,000-
(特価)
N3423 心押台固定用レバーオリジナル商品
※旋盤本体と同時にお買い上げの場合に限らせていただきます。
¥32,300-
(特価)
N3420 生爪(三爪チャック用)
¥8,500-
(特価)
N6017 ミツトヨ製デジタルスケール1軸(クロス方向)
※旋盤本体と同時にお買い上げの場合に限らせていただきます。
¥51,000-
(特価)
N3422 左ねじ切削アタッチメント[タンブラー機構]オリジナル商品
※旋盤本体と同時にお買い上げの場合に限らせていただきます。
¥11,050-
(特価)
N3236 木工アタッチメントオリジナル商品
¥10,200-
(特価)
N3414 クイックチェンジツールポスト
(バイトホルダー3個付)
¥19,550-
(特価)
N8003 6本組バイトセット超硬付刃バイト10mm角オリジナル商品
メカニクス特選
(右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ)
¥7,650-
(特価)
N8007 ローレット"気配り"調整済
(綾目・平目駒各2コ付)
¥8,500-
(特価)
N8008 センタードリル(2mm両刃、シャンク6mm)
¥1,275-
(特価)
N2802 チップトレイ
※専用マシンスタンドをお買上げの場合は必要ありません。
¥12,000-
(特価)
N3801 専用マシンスタンド[FL400E-JK用](ブラック)
(組立済)
¥55,000-
(特価)
N9500 マシンオイル500ml(摺動部、オイルニップル注入用)
オリジナル商品
(油筆[[竹柄]5本付)
¥1,350-
(特価)

・各セットの送料[軒先降ろしまたは車上渡し(配達地域によって異なります。都度、お問い合わせ下さい。)]は一台¥10,000-(税別)です。
「軒先降ろし」とはパワーゲート車等により、地面まで降ろす事をいいます。(特殊な環境を除く)
「車上渡し」は、運送トラックの荷台上でのお引渡しになりますので、お客様サイドで荷物を降ろしていただくことになります。

・機械本体および専用マシンスタンドの搬入・設置サービスも実施しております。ご希望の場合は下のチェックボックスにチェックを入れてください。(沖縄、離島等一部の地域は除きます。エレベーターのない建物の階上など設置場所により、お受け出来ない場合があります。)
搬入・設置サービス希望(機械本体および専用マシンスタンドのみ) ¥40,000-(税別)

・FL400E-JKのセットと同時に特価アクセサリーをご注文の場合も、送料は¥10,000-(税別)となります。(専用マシンスタンドを除く)
・特価アクセサリーのみをご注文の場合の送料は¥1,100-(税別)です。(専用マシンスタンドを除く)
・専用マシンスタンドの送料は一台¥3,000-(税別)です。(専用マシンスタンドと同時に他の特価アクセサリーをご注文の場合も、送料は¥3,000-(税別)となります)
・価格は諸般の事情により変更になる場合がありますので予めご了承下さい。
