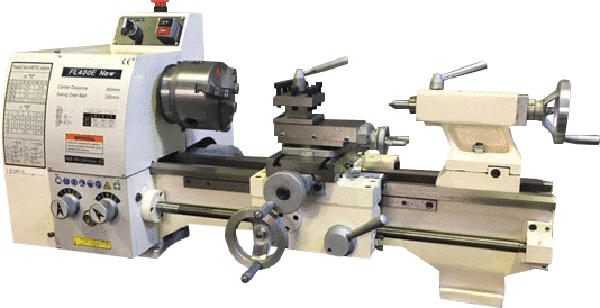

本格タイプ小型精密旋盤 FL400E New Aタイプ

機種に関するご相談は、フリーダイヤル 0120-7246-01(平日10時~17時)へ、お気軽にお電話ください。



ショールームで実物をご覧いただけます。

ギアボックスを装備した本格的な旋盤です。
駆動機構と電装品は弊社のオリジナル品で、札幌工場にて組み立てております。

(試験成績表添付)

  • モーター(日立製)は単相100Vです。
  • スイッチなど電装品は、全て国内メーカー品を使用しています。
  • ベッドは高周波焼入れの後、精密研削されております。
  • 機体構造は極めて堅牢に設計され、強力なリブが備えられています。
  • 長手自動送り・ねじ切装置が標準装備されています。
  • 鉄・アルミ・真鍮・木材はもちろん、工夫次第でチタン・ステンレス等の切削も可能です。
  • 弊社独自の心押台固定用レバーを取り付けることができます。(オプション)
  • イラストを多用した日本語取扱説明書には付録として小冊子「基本的な旋盤作業」がついています。
  • 寸法図(本体専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
FL400E New
オプションでクロス(前後)方向にデジタルスケール(ミツトヨ製)が取り付けられます。
※実際の外観は若干異なります。写真はFL400Eへの取り付け例です。

新発売
操作性が大幅にアップ!!
心押台固定用レバーオリジナル商品
  • オプションで心押台固定用レバーが取り付けられます。
  • レバーの操作のみで心押台の固定が可能です。
心押台固定用レバーは旋盤本体を同時にお買い上げの場合に限らせていただきます。
なお、すでにご使用中のFL400E Newに心押台固定用レバーを追加で取り付けることをご希望のお客様は都度弊社にご相談ください。

仕様

ベッド上振り 250mm
クロススライド上振り 140mm
心間 400mm
主軸貫通孔 20mm
三爪チャック径 125mm
三爪チャック貫通孔 29mm
主軸テーパー MT3
主軸回転数 6種 125~2,000min-1(50Hz)
親ねじ 20mm×2mmピッチ
ねじ切り メトリック0.3~2.5mm インチ8-35TPI
クロススライド移動 115mm
トップスライド移動 60mm
心押台スリーブ繰出し 60mm
心押台スリーブテーパー MT2
ベッド寸法 140mm(幅)×850mm(長)
所要床面積 約1500mm×720mm(最大)
質量 120kg
モーター

単相100V 400W

梱包サイズ(注) 約1050mm×560mm×560mm(木箱)
(注)梱包サイズは目安です。ご購入のセットやアクセサリーの内容により、梱包サイズ・使用梱包材が変更になったり、梱包数が増える場合があります。
外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

付属品・アクセサリー類

付属品・アクセサリー類も、一つ一つ入念にチェックし、万全を期しております。
本体標準付属品
固定センターMT2・MT3、チェンジギアセット(ねじ切用)、三爪スクロールチャック用ハンドル・逆爪(3個1組)、工具類(ロットにより多少異なる場合があります)
●三爪スクロールチャックは本体に装着されています。
回転センターMT2 ドリルチャック(13mm)およびアーバーMT2
回転センターMT2 ドリルチャック(10mm)およびアーバーMT2
6本組バイトセット(超硬付刃)10mm角 ローレット
内訳:内ねじ、中ぐり、外ねじ、右仕上、左仕上、突切

この商品はネットショップ特典になっています。


ハンドルやつまみにギザギザをつける作業に使用します。旋盤の刃物台に取り付け、工作物に押しつけてギザギザをつけます。

"気配り"調整済

センタードリル(2mm両刃 シャンク6mm) 四爪インデペンデントチャック(径125mm)
四角、偏心、不規則形状の工作物を保持します。
面板 (専用押さえ金具付) クイックチェンジツールポスト
三爪や四爪チャックでも保持することが困難な特殊形状の工作物を加工する時に役立ちます。

バイトをホルダーごと、手早く交換できます。(バイトホルダー3個付)
固定振止 移動振止
固定振止
心押台のセンターで支持できない形状のワークを加工する時に使用します。
移動振止
細長くシャフトのようなワークを加工する時、バイトの圧力で工作物が逃げ、工作精度が悪くなるのを防止するための装置です。
専用マシンスタンド(組立済)
※各セットには含まれておりません。
専用マシンスタンド
重量 約32kg
耐震対策をおすすめします。
設置例
木工アタッチメントオリジナル商品
・木工作業をする時に大変便利なアタッチメントです。
・クロススライド上に簡単に取り付けられます。
(トップスライド用取付穴<2箇所>をそのまま利用します)
木工アタッチメント 木工アタッチメント
※刃物は含まれておりません。

小型精密旋盤 FL400E New 価格表

Aタイプ
Aタイプ(ハイグレード商品)は少し割高ですが、結局お買い得です。
保証期間は2年間あります。(消耗品を除く)
*長年の経験を通じて蓄積されたノウハウに基づき、整備・調整のうえ出荷します。
*弊社独自の精度検査表により主軸をはじめ各部の精度を調整します。
*ハンドルや各スライド面の動きを入念に調整します。
小型精密旋盤 FL400E New(Aタイプ)は全ての電装品に国産品を使用しています。
スーパー
MSタイプ
品質・精度ともAタイプと同等です。
ただし、保証期間は1年間です。(消耗品を除く)

アフターサービス体制】 【他社との比較で迷っておられる方へ

  • 下記の価格は現金前払い・代引き(※)・クレジットカード決済を条件とした特別価格です。後払いをご希望の場合は、都度ご相談下さい。
  • 代引きにて商品代金の合計金額(送料を除く)が11,000円未満の場合、代引き手数料として330円必要となります。
  • その他のお支払い条件(分割払い等)でのご購入をご希望の場合は、別途お見積もりいたしますので、お問い合わせフォーム・FAX・電話でお問い合わせください。
  • 官公庁・学校等でのご購入をご検討の場合は、ご注文前にお問い合わせフォーム・FAX・電話でお問い合わせください。
※運送会社の都合により、お申し込みをいただいても代引きでの配送をお受けできない場合があります。
都度、ご確認ください。
ネットショップ特典 各セットをお買い上げの方全員に6本組バイトセット[10mm角 超硬付刃バイト ネット価格:\7,650(税別)]をもれなくプレゼントいたします。

表示されている価格は、全て税別価格となっております。

セット内容は、組替えや増減が可能です。ご希望の場合は、お問い合わせフォーム・FAX・電話にて、お気軽にご相談下さい。

注番:N391010
小型精密旋盤 FL400E New 基本セット
本体+三爪スクロールチャック(125mm)、固定センターMT4およびMT2、チェンジギアセット、工具類 付
Aタイプ
2年間保証
¥330,000
スーパーMSタイプ
1年間保証
¥306,900
注番:N391020
小型精密旋盤 FL400E New 標準セット
基本セット+回転センターMT2、ドリルチャック13mm(アーバーMT2付)、センタードリル 付
Aタイプ
2年間保証
¥357,000
スーパーMSタイプ
1年間保証
¥332,010
注番:N391030
小型精密旋盤 FL400E New フルセット
基本セット+回転センターMT2、ドリルチャック13mm(アーバーMT2付)、センタードリル、四爪インデペンデントチャック、面板(専用押え金具付)サービス品、固定振止、移動振止 付
Aタイプ
2年間保証
¥391,500
スーパーMSタイプ
1年間保証
¥364,095

特価アクセサリー 価格表
選択 注番 品名 ネット特別価格
N3423 心押台固定用レバーオリジナル商品
※旋盤本体と同時にお買い上げの場合に限らせていただきます。
¥32,300
特価
N3236 木工アタッチメントオリジナル商品
¥10,200
特価
N3705 クイックチェンジツールポスト
(バイトホルダー3個付)
¥29,750
特価
N8003 6本組バイトセット超硬付刃バイト10mm角オリジナル商品
メカニクス特選
(右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ)
¥7,650
特価
N8007 ローレット"気配り"調整済
¥8,500
特価
N8008 センタードリル(2mm両刃、シャンク6mm)
¥1,275
特価
N3701 専用マシンスタンド(組立済)
¥55,000
特価
N6017 ミツトヨ製デジタルスケール1軸(クロス方向)
※旋盤本体と同時にお買い上げの場合に限らせていただきます。
¥51,000
特価
N9500 マシンオイル500ml(摺動部、オイルニップル注入用)
オリジナル商品
(油筆[[竹柄]5本付)
¥1,350
特価
  • 各セットの送料[軒先降ろしまたは車上渡し(配達地域によって異なります。都度、お問い合わせ下さい。)]は一台¥10,000-(税別)です。
    「軒先降ろし」とはパワーゲート車等により、地面まで降ろす事をいいます。(特殊な環境を除く)
    「車上渡し」は、運送トラックの荷台上でのお引渡しになりますので、お客様サイドで荷物を降ろしていただくことになります。
  • 機械本体および専用マシンスタンドの搬入・設置サービスも実施しております。ご希望の場合は下のチェックボックスにチェックを入れてください。(沖縄、離島等一部の地域は除きます。エレベーターのない建物の階上など設置場所により、お受け出来ない場合があります。)
    搬入・設置サービス希望(機械本体および専用マシンスタンドのみ) ¥40,000-(税別)
  • FL400E Newのセットと同時に特価アクセサリーをご注文の場合も、送料は¥10,000-(税別)となります。(専用マシンスタンドを除く)
  • 特価アクセサリーのみをご注文の場合の送料は¥1,100-(税別)です。(専用マシンスタンドを除く)
  • 専用マシンスタンドの送料は一台¥3,000-(税別)です。(専用マシンスタンドと同時に他の特価アクセサリーをご注文の場合も、送料は¥3,000-(税別)となります)
  • 価格は諸般の事情により変更になる場合がありますので予めご了承下さい。

納期は、都度、ご確認ください。
