本格タイプ 小型精密旋盤 FL410V Aタイプ
機種に関するご相談は、フリーダイヤル 0120-7246-01（平日10時～17時）へ、お気軽にお電話ください。
数量限定商品も販売しております！！！
■クイックチェンジツールポストを標準装備した新しいタイプの旋盤です。
■角スポール（4面刃物台）も標準添付されますので、用途に応じてご利用可能です。
■三爪チャックは径125mmです。
■クロス（前後）方向の自動送り装置が装備されています。
（試験成績表添付）
|
クイックチェンジツールポスト（標準装備）
バイトをホルダーごと、手早く交換できます。（バイトホルダー3個付）
| オプションでクロス（前後）方向にデジタルスケールとカウンター（ミツトヨ製）が取り付けられます。 ⇒デジタルスケール取り付けにより、クロススライド移動量が約15mm短くなります。 |

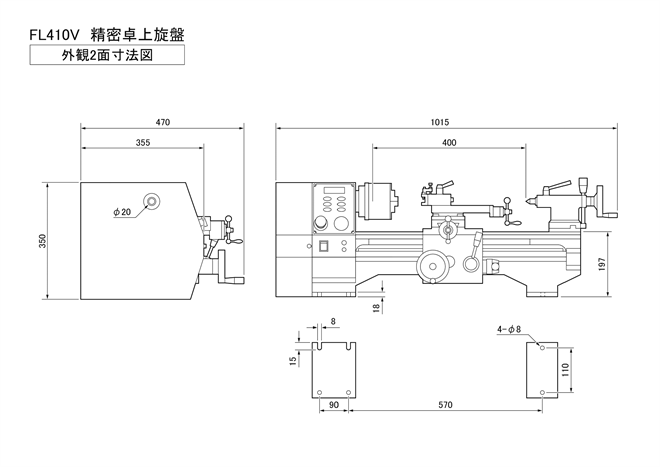

仕様
| ベッド上振り | 210mm |
| クロススライド上振り | 120mm |
| 心間 | 410mm |
| 主軸貫通孔 | 20mm |
| 三爪チャック径 | 125mm |
| 三爪チャック貫通孔 | 30mm |
| 主軸テーパー | MT3 |
| 主軸回転数 | 無段100～2,000min-1 |
| 親ねじ | 20mm×2mmピッチ |
| ねじ切り | メトリック0.25～3mm インチ8-24TPI |
| クロススライド移動 | 115mm |
| トップスライド移動 | 80mm |
| 心押台スリーブ繰出し | 40mm |
| 心押台スリーブテーパー | MT2 |
| ベッド寸法 | 115mm（幅）×660mm（長） |
| 所要床面積 | 約1,280×570mm（最大） |
| 質量 | 93kg |
| モーター | 単相100V 1,000W |
| 梱包サイズ（注） | 約1,060×710×485mm（木箱） |
（注）梱包サイズは目安です。ご購入のセットやアクセサリーの内容により、梱包サイズ・使用梱包材が変更になったり、梱包数が増える場合があります。
外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。
付属品・アクセサリー類
付属品・アクセサリー類も、一つ一つ入念にチェックし、万全を期しております。
| 本体標準付属品 | ||
固定センターMT2・MT3、チェンジギアセット（ねじ切用）、三爪スクロールチャック用ハンドル・逆爪（3個1組）、カッタホルダー（スペア2個）、角スポール（4面刃物台）、工具類（ロットにより多少異なる場合があります）
●三爪スクロールチャックは本体に装着されています。 |
| 生爪（三爪チャック用） |
生爪は成形可能な爪です。工作物の寸法や形状に合わせて成形できるため高精度のチャッキングが実現します。
|
| 回転センターMT2 | ドリルチャック(13mm)およびアーバMT2 |
 |
 |
| 6本組バイトセット（超硬付刃）10mm角 | ローレット | ||||
|
ハンドルやつまみにギザギザをつける作業に使用します。旋盤の刃物台に取り付け、工作物に押しつけてギザギザをつけます。
（"気配り"調整済） |
| センタードリル（2mm両刃 シャンク6mm） | 四爪インデペンデントチャック(径125mm) |
 |
四角、偏心、不規則形状の工作物を保持します。
|
| 面板 (専用押さえ金具付) |
三爪や四爪チャックでも保持することが困難な特殊形状の工作物を加工する時に役立ちます。
|
| 固定振止 | 移動振止 |
心押台のセンターで支持できない形状のワークを加工する時に使用します。
|
細長くシャフトのようなワークを加工する時、バイトの圧力で工作物が逃げ、工作精度が悪くなるのを防止するための装置です。
|
バーチカルスライドテーブル（41型） |
||||||
|
＜商品の構成＞
1.バーチカルスライドテーブル本体 2.ハンドルノブとクランプレバー 3.専用押さえ金（2式） 4.取付用ボルト・ワッシャー・ナット（4式） ＜当社だけの特徴＞
＊ミーリングテーブルとの併用により、多様な工作が可能です。 ＊最大加工可能ワーク 約65×66mm（ミーリングテーブル併用時の目安）
＊構造上の制約により、あまり太いエンドミルの使用はお奨めしません。最大6mm程度。 ＊よい工作をするために、あまり大きな切り込みは入れないでください。特に鉄や真鍮など金属を切削する場合は、細心の注意を払ってください。 |

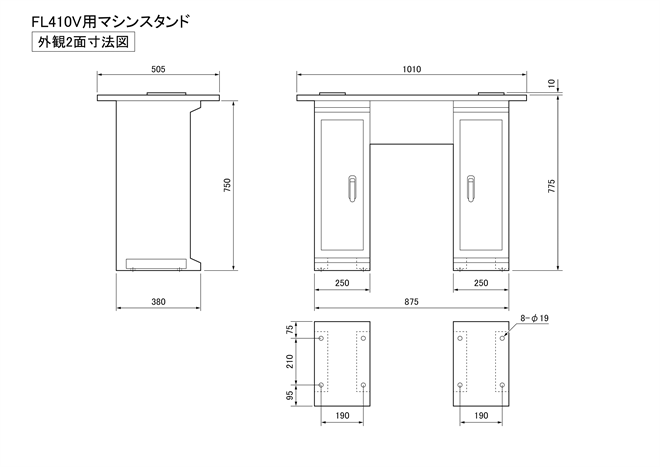

| 専用マシンスタンド（組立済） ※各セットには含まれておりません。 |
 質量 約42kg ※実際の形状は若干異なる場合があります。 耐震対策をおすすめします。 （設置例） |
| 木工アタッチメント |
|||
| ・木工作業をする時に大変便利なアタッチメントです。 ・クロススライド上に簡単に取り付けられます。 （トップスライド用取付穴＜2箇所＞をそのまま利用します）
|
|||
小型精密旋盤 FL410V 価格表
| Aタイプ |
＊Aタイプ（ハイグレード商品）は少し割高ですが、結局お買い得です。 ＊保証期間は2年間あります。（消耗品を除く） ＊長年の経験を通じて蓄積されたノウハウに基づき、整備・調整のうえ出荷します。 ＊弊社独自の精度検査表により主軸をはじめ各部の精度を調整します。 ＊ハンドルや各スライド面の動きを入念に調整します。 |
| スーパー MSタイプ |
品質・精度ともAタイプと同等です。 ただし、保証期間は1年間です。（消耗品を除く） |
 |
 |
 |
(株)メカニクス 札幌工場における、出荷前検査の様子。
- 下記の価格は現金前払い・代引き(※)・クレジットカード決済を条件とした特別価格です。後払いをご希望の場合は、都度ご相談下さい。
- 代引きにて商品代金の合計金額（送料を除く）が￥11,000未満の場合、代引き手数料として￥330必要となります。
- その他のお支払い条件（分割払い等）でのご購入をご希望の場合は、別途お見積もりいたしますので、お問い合わせフォーム・FAX・電話でお問い合わせください。
- 官公庁・学校等でのご購入をご検討の場合は、ご注文前にお問い合わせフォーム・FAX・電話でお問い合わせください。
都度、ご確認ください。
| ネットショップ特典 | 各セットをお買い上げの方全員に6本組バイトセット［8㎜角 超硬付刃バイトネット価格￥7,650］をもれなくプレゼントいたします。 |
表示されている価格は、全て税別価格となっております。
セット内容は、組替えや増減が可能です。ご希望の場合は、お問い合わせフォーム・FAX・電話にて、お気軽にご相談下さい。
