本格タイプ 小型精密旋盤 FL550E-JK・FL550M-JK Aタイプ
機種に関するご相談は、フリーダイヤル 0120-7246-01（平日10時～17時）へ、お気軽にお電話ください。
■札幌工場の熟練の技が光る、"正統派"小型旋盤です。
■ムダな機能を排除し、シンプルで使いやすい旋盤に仕上げました。
（試験成績表添付）
●FL550E-JK（旋盤専用モデル）●FL550M-JK（万能工作機対応モデル）
|
FL550E-JK
＜国産モータを搭載＞
万能工作機械
（FL550M-JK＋ミーリングアタッチメントS型）
ミーリング作業時は、トップスライドの代わりにミーリングテーブルを取り付けます。
オプションでクロス（前後）方向にデジタルスケール（ミツトヨ製）が取り付けられます。 ⇒デジタルスケール取り付けにより、クロススライド移動量が約20mm、心押台の移動距離が約55mm短くなります。 |
![左ねじ切削アタッチメント[タンブラー機構]](../img/etc/fl400e-jk_03.png)
左ねじ切削アタッチメント[タンブラー機構]
（オプション）
操作性が大幅にアップ！！
心押台固定用レバー
なお、すでにご使用中のFL550E-JKに心押台固定用レバーを追加で取り付けることをご希望のお客様は都度弊社にご相談ください。 |
|||

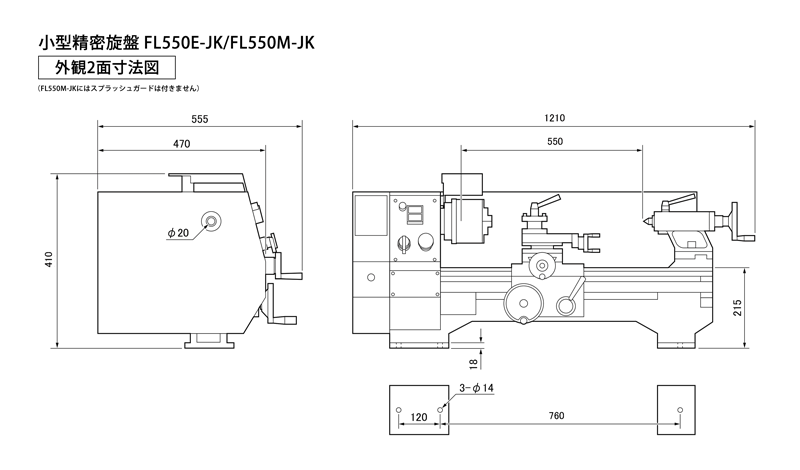

仕様
●旋盤本体| ベッド上振り | 250mm |
| クロススライド上振り | 150mm |
| 心間 | 550mm |
| 主軸貫通孔 | 20mm |
| 三爪チャック径 | 125mm |
| 三爪チャック貫通孔 | 30mm |
| 主軸テーパー | MT3 |
| 主軸回転数 | 6種 125～2,000min-1（50Hz） |
| 親ねじ | 20mm×2mmピッチ |
| ねじ切り | メトリック0.4～3mm インチ10-44TPI |
| クロススライド移動 | 110mm |
| トップスライド移動 | 70mm |
| 心押台スリーブ繰出し | 60mm |
| 心押台スリーブテーパー | MT2 |
| ベッド寸法 | 135mm（幅）×1,000mm（長） |
| 所要床面積 | 約1,500×720mm（最大） |
| 質量 | 130kg（FL550E-JK）・145kg（FL550M-JK） |
| モータ | 単相100V 400W |
| 梱包サイズ（注） | 約1450×660×560mm（木箱） |
（注）梱包サイズは目安です。ご購入のセットやアクセサリーの内容により、梱包サイズ・使用梱包材が変更になったり、梱包数が増える場合があります。
●ミーリングアタッチメント S型
| 主軸回転数 |
|
||||
| 主軸繰出 | 30mm | ||||
| 主軸テーパー | MT2 | ||||
| フトコロ | 140mm | ||||
| 質量 | 21kg |
外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。
付属品・アクセサリー類（FL550E-JK・FL550M-JK旋盤）
付属品・アクセサリー類も、一つ一つ入念にチェックし、万全を期しております。
基本セットに含まれる付属品
固定センターMT2・MT3、チェンジギアセット（ねじ切用）、三爪スクロールチャック用ハンドル・逆爪（3個1組）、工具類（ロットにより多少異なる場合があります）
●三爪スクロールチャックは本体に装着されています。 |
アクセサリー類
一部は標準セット、フルセットに含まれます。価格表をご参照ください。
一部は標準セット、フルセットに含まれます。価格表をご参照ください。
| 生爪（三爪チャック用） |
生爪は成形可能な爪です。工作物の寸法や形状に合わせて成形できるため高精度のチャッキングが実現します。
|
| 回転センターMT2 | ドリルチャック(13mm)およびアーバMT2 |
 |
 |
| 6本組バイトセット（超硬付刃）10mm角 | ローレット | ||||
|
ハンドルやつまみにギザギザをつける作業に使用します。旋盤の刃物台に取り付け、工作物に押しつけてギザギザをつけます。
（"気配り"調整済） |
| センタードリル（2mm両刃 シャンク6mm） | 四爪インデペンデントチャック(径125mm) |
 固定センターや回転センターを使用する場合、あらかじめ穴をあけるために使用します。 |
四角、偏心、不規則形状の工作物を保持します。
|
| 面板 (専用押さえ金具付) | クイックチェンジツールポスト |
三爪や四爪チャックでも保持することが困難な特殊形状の工作物を加工する時に役立ちます。
|

バイトをホルダーごと、手早く交換できます。（バイトホルダー3個付）
|
| 固定振止 | 移動振止 |
心押台のセンターで支持できない形状のワークを加工する時に使用します。
|
細長くシャフトのようなワークを加工する時、バイトの圧力で工作物が逃げ、工作精度が悪くなるのを防止するための装置です。
|
| 専用マシンスタンド（組立済） ※各セットには含まれておりません。 |
 質量 約42kg ※実際の形状は若干異なる場合があります。 耐震対策をおすすめします。 （設置例） |
| 木工アタッチメント |
|||
| ・木工作業をする時に大変便利なアタッチメントです。 ・クロススライド上に簡単に取り付けられます。 （トップスライド用取付穴＜2箇所＞をそのまま利用します）
|
|||
付属品・アクセサリー類（ミーリングアタッチメントS）
付属品・アクセサリー類も、一つ一つ入念にチェックし、万全を期しております。
本体標準付属品
各種工具類（ロットにより多少異なる場合があります）
|
ドリルチャック10mm（専用特殊アーバMT2付）簡易型（サービス品）、同ハンドル、引きねじ
|
アクセサリー類
| 直装式コレットチャック（6、8、10mm) | 万力(小)簡易型 |
 |
 |
| 押さえ金セット | 強力型エンドミル(内外の一流メーカ品) （3、4、5、6mm） |
 |
 |
| 中型インデクスロータリーテーブル （径100mm） |
三爪・四爪チャック取付用アダプター |

ロータリーテーブル本体、割出機構、割出板、押さえ金具付き
割出板とウォーム機構（1：90）をもつ本格タイプです。 従来タイプより大型化し、操作性が大幅に向上しました。 |

中型インデクスロータリーテーブルに三爪、四爪チャックと取付アダプターを併用すれば歯車製作が可能です。
（FL200E／260E／350E用の三爪・四爪チャック80mmが使用できます） |
| 三爪スクロールチャック（径80mm） | 四爪インデペンデントチャック（径80mm） |
 |
四角、偏心、不規則形状の工作物を保持します。
|
 |
 |
| 角度付万力（新型アングルバイス） | ||||||
|
||||||
| 芯出し冶具 |
||
・旋盤本体と同時にお買い上げの場合は、旋盤に合わせて冶具の芯高を調整したうえで、出荷いたします。 ・すでにお使いの旋盤用にご使用する場合は、お客様側で冶具の芯高を調整してください。（ご購入に際し、機種名をお知らせください。） ※冶具の芯高は定期的に確認のうえ、必要に応じて微調整が必要です。 |
||
小型精密旋盤 FL550E-JK・FL550M-JK 価格表
| Aタイプとは |
＊長年の経験を通じて蓄積されたノウハウに基づき、整備・調整のうえ出荷します。 ＊弊社独自の精度検査表により主軸をはじめ各部の精度を調整します。 ＊ハンドルや各スライド面の動きを入念に調整します。 ＊保証期間は1年間です。（消耗品を除く） |
| 小型精密旋盤 FL550E-JK Aタイプは全ての電装品を国産品に交換済みです。 | |
| 【札幌工場作業日誌】 | ・日立製モータ取り付け－FL400E ・信頼性が高いベルト掛け替え式の旋盤 |
 |
 |
 |
(株)メカニクス 札幌工場における、出荷前検査の様子。
都度、ご確認ください。
| ネットショップ特典 | 各セットをお買い上げの方全員に6本組バイトセット［10㎜角 超硬付刃バイト ネット価格￥7,650(税別)］をもれなくプレゼントいたします。 |
表示されている価格は、全て税別価格となっております。
セット内容は、組替えや増減が可能です。ご希望の場合は、お問い合わせフォーム・FAX・電話にて、お気軽にご相談下さい。
