タッパ
写真はNo.8407です。
機種名 | タッパ(逆転装置内蔵タイプ) | 備考 | ||
MT2 | MT3 | |||
タッピング能力 M3~M8 |
タッピング能力 M4~M12 |
|||
[8405] | [8406] | [8407] | ||
M-0(V)12(注1) | ◎ | ◎ | ◎ | |
M18A-EX | × | ◎ | ◎ | |
M18SA-INV | × | ◎ | ◎ | |
M20A | × | ◎ | ◎ | |
M28LA(注2) | × | ◎ | ◎ | |
M30RA | × | ◎ | ◎ | |
M45(注3) | × | ◎ | ◎ | |
FM80E | × | × | × | |
FM110E | × | △ | △ | |
FM120E(Super)(注4) | × | - | - | |
【機械本体製造終了】 |
||||
機種名 | タッパ(逆転装置内蔵タイプ) | 備考 | ||
MT2 | MT3 | |||
タッピング能力 M3~M8 |
タッピング能力 M4~M12 |
|||
[8405] | [8406] | [8407] | ||
M15 | ○ | × | × | |
M18A | × | ◎ | ◎ | |
M28 | × | ◎ | ◎ | |
FM100 | × | △ | △ | |
FM115E | ◎ | × | × | |
FM120E | × | ◯ | △ | |
FM120E(Light) | × | ◯ | △ | |
FM140 | × | ◎ | ◎ |
[ ]は注番
◎適しています。
○使用可能です。
△取り付け自体は可能ですが、不向きです。
×使用出来ません。
(注1)主軸テーパMT2とMT3(オプション)があります。
(注2)MT3(標準仕様)の場合のみ。
(注3)タッピング機構搭載機もあります。
(注4)タッピング機構標準装備。

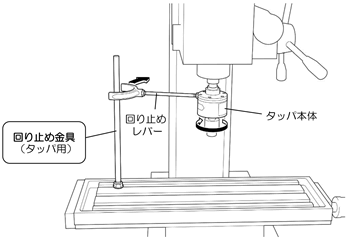

回り止め金具(タッパ用)
タッパは、主軸に装着するとともに、回り止め処置を施す必要があります。回り止め金具(タッパ用)はフライス盤等のテーブルのTスロットを利用してテーブル面に垂直に立てて、回り止めレバーのストッパとして使用します。
