Shop-Ace M45 小型フライス盤

ギア駆動タイプ Shop-Ace M45 小型フライス盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、（株）メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

ショールームで実物をご覧いただけます。

Shop-Ace M45 小型フライス盤

製造現場でも重宝する実用的マシンです！

加工範囲が広く、安定感抜群のベッド型フライス盤です。
Z軸（上下）自動早送り・タッピング機構搭載機も取りそろえております。
長手自動送り装置やデジタルスケールの取り付けも可能です。

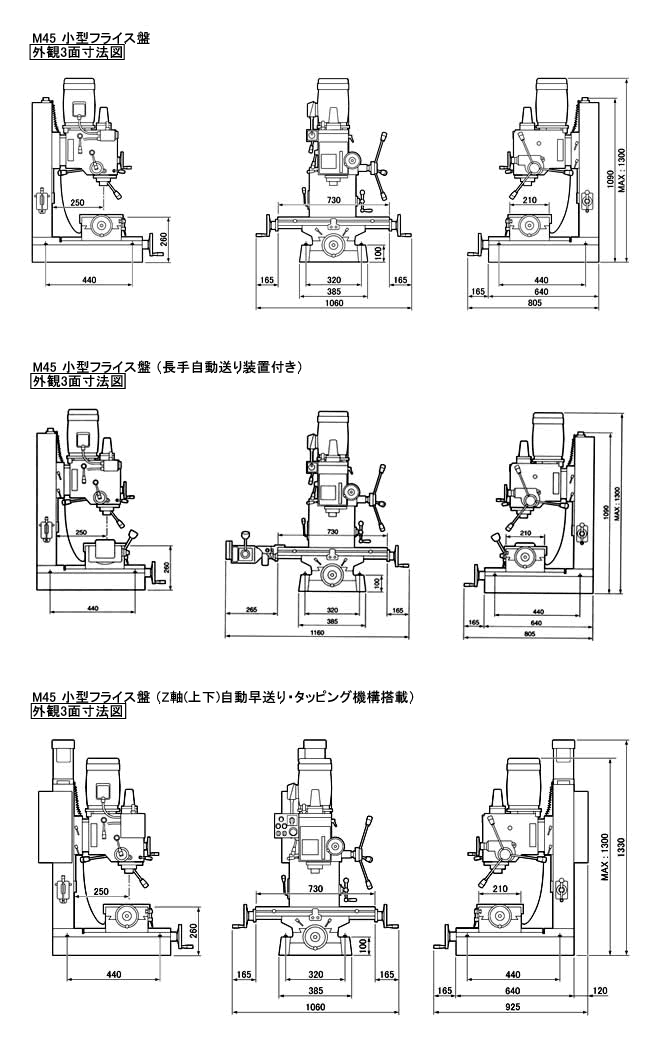

寸法図（本体／専用マシンスタンド）にて、大きさをご確認下さい。（ロットにより多少異なる場合があります）
見積書をご希望の方はお気軽にお申し付けください。
詳細についてはお気軽にお問い合わせください。

＜拡大写真＞

専用マシンスタンド（オプション）	長手自動送り装置付き	Z軸（上下）自動早送りタッピング機構搭載機
質量約50Kg 鋼板製（工具収納棚付き）耐震対策をおすすめします。（設置例）	長手自動送り装置は単相100Vです。（特殊トランス搭載による三相200V仕様もあります＜特注＞）

■動画

■仕様

●本体

軸端/テーブル間	420mm
フトコロ	250mm
テーブル	730x210mm
長手（左右）送り	400mm
クロス（前後）送り	250mm
主軸回転数	12種 50～2500min^-1
主軸テーパ	MT3
主軸繰出	120mm
モータ	三相200V 750W
Z軸自動早送りモータ	三相200V 200W ※
所要床面積	約1200x1000mm（最大）
質量	330kg 350kg ※

※Z軸（上下）自動早送り・タッピング機構搭載機の場合。
・1500Wモータ仕様もあります。

外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
ドリルチャックアーバMT3
工具類

●別売付属品
専用マシンスタンド
 万力（旋回ベース付き）
テーパジョー・セリ板（万力大専用）
ドリルチャック
コレットホルダ MT3（25型）
コレット（25型）2mm～16mm（2mmトビ）
コレットホルダ MT3（40型）
コレット（40型）6・8・10・12・16・20・25mm
ミーリングアーバ MT3
ボーリングヘッド MT3
インデクスロータリーテーブル
三爪スクロールチャック（インデクス用）
同上用チャックアダプタ（インデクス用・テーブル用）
押え金
 フェイスカッタセット（本格タイプ）
デジタルスケール
 切削油ポンプセット(三相または単相)
