Shop-Ace M18A-EX 小型フライス盤

実用性抜群です Shop-Ace M18A-EX 小型フライス盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

ショールームで実物をご覧いただけます。
Shop-Ace M18A-EX 小型フライス盤
印刷用カタログ(PDF)価格表(PDF)

  • 日立製トップランナー対応高効率モータを搭載していますので、電力使用料やCO2排出量の抑制に貢献します。
    (三相200V標準仕様の場合のみ)
  • 加工範囲の広さを誇る小型ベッド型フライス盤の決定版です。
  • フトコロが広く、ヘッドは水平方向に360度旋回しますから、様々なワークに幅広く対応出来ます。
  • 主軸テーパはMT3ですので、市販の工具が利用出来ます。
  • モータ出力は強力750W(1HP)、重切削も可能です。
  • オプションで強力長手自動送り装置を取り付けることが出来ます。

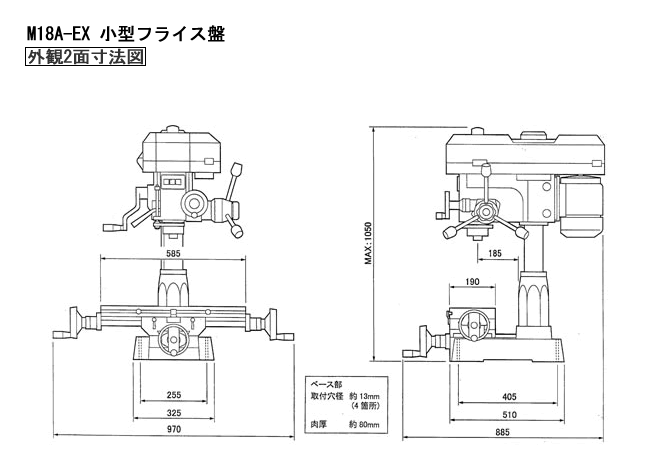

  • 寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

拡大写真

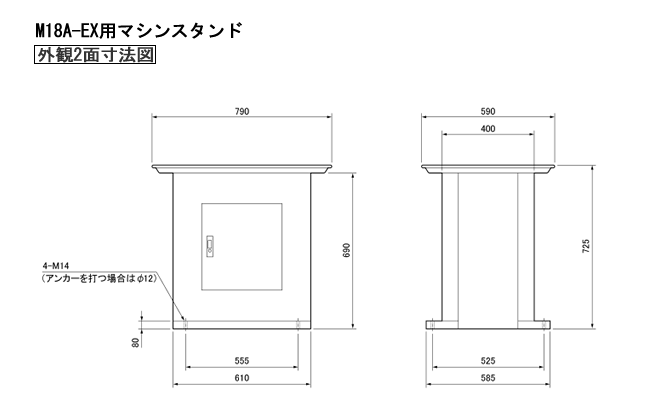

専用マシンスタンド(オプション)
質量約31Kg
鋼板製(工具収納棚付き)
耐震対策をおすすめします。

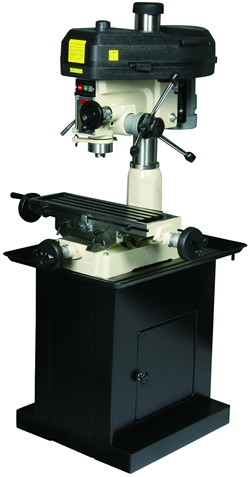

設置例

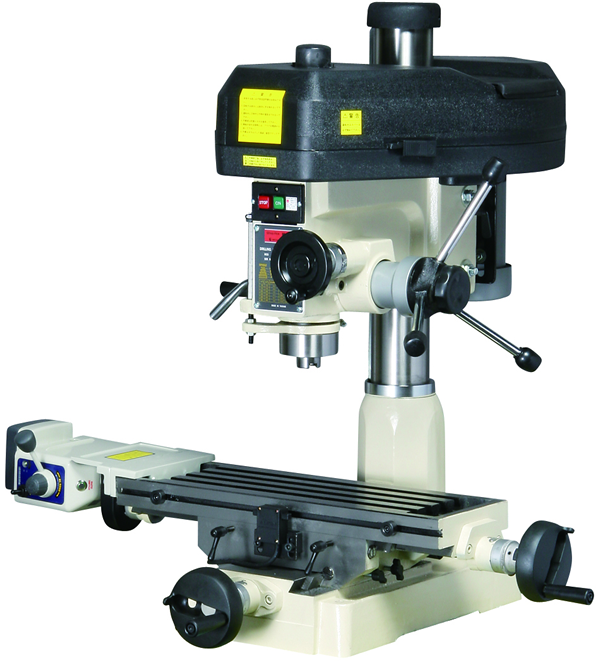

長手自動送り装置付き

画像をクリックすると拡大します。

長手自動送り装置は単相100Vです。
【特注】特殊トランス搭載による三相200V仕様もあります。

■仕様

●本体

軸端/テーブル間 360mm
フトコロ 200mm
テーブル 585×190mm
長手(左右)送り 355mm
クロス(前後)送り 140mm
主軸回転数 12種 90~2150min-1
主軸テーパ MT3
主軸繰出 95mm
モータ 三相200V750Wまたは単相100V750W
所要床面積 約1300x1000mm(最大)
質量 155kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
ドリルチャックアーバ(MT3)
工具類

●別売付属品
専用マシンスタンド
万力(旋回ベース付き)
テーパジョー・セリ板(万力大専用)
角度付万力(アングルバイス)
ドリルチャック(13mm)
コレットホルダ MT3(25型)
コレット(25型)2mm~16mm(2mmトビ)
コレットホルダ MT3(40型)
コレット(40型)6・8・10・12・16・20・25mm
ミーリングアーバ MT3
ボーリングヘッド MT3
インデクスロータリーテーブル
三爪スクロールチャック(インデクス用
同上用チャックアダプタ(インデクス用・テーブル用)
押え金
フェイスカッタセット(本格タイプ)
デジタルスケール
