Mecanix L943V-INV 精密小型旋盤

日本を代表するアマチュア用卓上旋盤 Mecanix L943V-INV 精密小型旋盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。

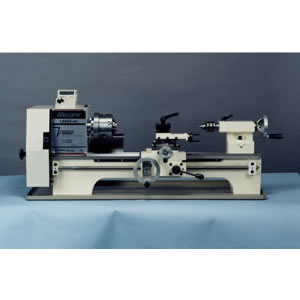

写真は本体セットに回転センター、チップトレイ(オプション)を加えたものです。
Mecanix L943V-INV 精密小型旋盤
(無段変速タイプ)

機械本体の製造は終了しました。

  • アタッチメントを取り付けることにより、一台で旋盤作業、フライス・ボール盤作業まで出来る万能工作機械にもなります。
    L943旋盤+ミーリングアタッチメント
  • 主軸、心押台、ベッドなどの各構成部分は堅牢に作られており、各部は精密研削仕上げが施されています。
  • タンブラーの掛け替えにより左勝手の切削も可能です。
  • 最新のエレクトロニクス技術を駆使した無段変速機構を搭載したこのL943V-INV型は、ツマミひとつで主軸のスピードを自由に変速でき、大幅に操作性がアップしました。
専用マシンスタンド(オプション)

外形寸法
重量
 約920✕350✕675mm
 約34kg

鋼板製(工具収納棚付)

■仕様
●本体

ベッド上振り 200mm
心間 480mm
主軸貫通孔 20mm
主軸テーパ MT3
主軸回転数
無段  L  0~400min-1
   H  0~1900min-1
心押台スリーブテーパ MT2
心押台スリーブ繰出 40mm
ねじ切り
ミリ  0.3~4.0mm
インチ
モジュール
 6~80TPI
 0.2~1.5M
D.P.  12~64D.P.
モータ 単相100V 400W(インバータ仕様)
所要床面積 約1,100×500mm(最大)
質量 約80kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

メカニクスシリーズはこれだけの手間をかけて製造しております。

どのメーカーのカタログを見ても、“高精度”という言葉が使われていますが、その機械が本当に高精度であるかどうかは、“キサゲ”かけ作業が実際に行 われているかどうかにかかっています。キサゲかけは、キサゲという道具を 用い、手作業で金属の表面をミクロン単位で削りとり、機械加工では出来ないような細かい調整を行なうもので、工作機械の精度出し作業には欠かせない作業です。メカニクスシリーズは、試作・研究開発用の工作機械の中で、地道 にキサゲかけを行っている唯一の製品です。単に、カタログの仕様だけの比 較ではわからないメカニクスシリーズの高品質の秘密がここにあります。
