Shop-Ace M18SA-INV 小型フライス盤(インバータ搭載)

実用性がさらに向上
Shop-Ace M18SA-INV 小型フライス盤(インバータ搭載)

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

Shop-Ace M18SA-INV 小型フライス盤
(インバータ搭載)
印刷用カタログ(PDF)価格表(PDF)
  • M18A-EX 小型フライス盤をベースに、インバータを搭載しました。
  • モーターはトップランナー対応高効率モーターです。
  • スタンド一体型です。
  • インバータにより、ツマミ一つで主軸のスピードを自由に変速出来ます。
  • フトコロが広く、ヘッドは水平方向に360度旋回しますから、様々なワークに幅広く対応出来ます。
  • 主軸テーパーはMT-3ですので、市販の工具が利用出来ます。
  • モーター出力は強力750W(1HP)、重切削も可能です。

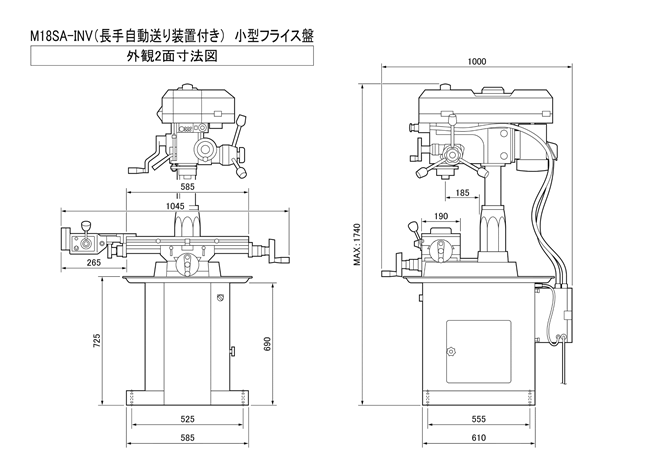

  • 寸法図寸法図(自動送り装置付き)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

耐震対策をおすすめします。
設置例
拡大写真

長手自動送り装置付き

拡大写真
長手自動送り装置は単相100Vです。
【特注】特殊トランス搭載による三相200V仕様もあります。

■仕様

●本体

軸端/テーブル間 360mm
フトコロ 200mm
テーブル 585×190mm
長手(左右)送り 355mm
クロス(前後)送り 140mm
主軸回転数
無段L 0 860min-1
H 0 3000min-1
主軸テーパー MT3
主軸繰出 95mm
モーター 三相200V750W(入力電源は三相200Vまたは単相100V)
所要床面積 約1300x1000mm(最大)
質量 205kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
ドリルチャックアーバー(MT3)
工具類

●別売付属品
万力(旋回ベース付き)
テーパージョー・セリ板(万力大専用)
角度付万力(アングルバイス)
ドリルチャック(13mm)
コレットホルダー MT3(25型)
コレット(25型)2mm~16mm(2mmトビ)
コレットホルダー MT3(40型)
コレット(40型)6・8・10・12・16・20・25mm
ミーリングアーバー MT3
ボーリングヘッド MT3
インデクスロータリーテーブル
三爪スクロールチャック(インデクス用
同上用チャックアダプタ(インデクス用・テーブル用)
押え金
フェイスカッターセット(本格タイプ)
デジタルスケール
