Mecanix M-0(V)12 小型フライス盤

合理化された機構 Mecanix M-0(V)12 小型フライス盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。
ショールームで実物をご覧いただけます。
Mecanix M-0(V)12 小型フライス盤

印刷用カタログ(PDF)価格表(PDF)

  • 操作性、耐久性を重視した高性能機です。
  • 最新のエレクトロニクス制御の無段変速機構を搭載しています。
  • 強力1400Wモーターにより、低速時においても強力な切削が可能です。
  • ヘッドは垂直方向に左右90度傾斜させることができますので、角度付きの工作に威力を発揮します。
  • XYZ各軸に自動送り装置を取付けることが出来ます(オプション)。
  • 大型XYテーブル(700×180mm)もあります(オプション)。
  • 主軸テーパーMT3仕様機も取りそろえております(オプション)。
  • 寸法図(本体専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

【札幌工場作業日誌】
M0(V)12フライス盤の主軸 MT3仕様機-特殊な引きネジを特注で製作

拡大写真

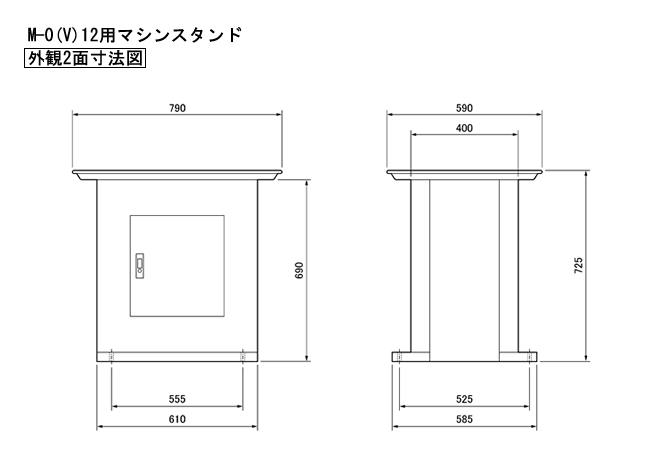

専用マシンスタンド(オプション)

質量約34Kg
耐震対策をおすすめします。
設置例

■仕様

●本体

軸端/テーブル間 370mm※
フトコロ 185mm
テーブル 450×180(700×180)mm
長手(左右)送り 260(500)mm
クロス(前後)送り 140mm
主軸回転数 無段 360-3000min-1
主軸テーパー MT2またはMT3
主軸繰出 40mm
モーター 単相1400W
所要床面積 約910×620(1160×620)mm(最大)
質量 72(90)kg

( )は大型テーブルの場合
※MT3仕様の場合、軸端/テーブル間距離は350mmとなります。

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
チップガード
専用トランス
工具類

●別売付属品
専用マシンスタンド
万力(旋回ベース付き)
ドリルチャックおよびアーバー MT2
コレットホルダー MT2
コレット 2mm~16mm(2mmトビ)
ミーリングアーバー MT2
ボーリングヘッド MT2
インデクスロータリーテーブル
三爪スクロールチャック(インデクス用
同上用チャックアダプタ(インデクス用・テーブル用)
押え金
フェイスカッターセット(MT2用)
デジタルスケール
