Mecanix L330-EX・L330 精密高速旋盤

汎用旋盤の機構を採用 Mecanix L330-EX・L330 精密高速旋盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。

写真は基本セットです。

ショールームで実物をご覧いただけます。

Mecanix L330-EX・L330 精密高速旋盤
製造現場でも重宝する実用的マシンです!


印刷用カタログ(PDF)

価格表(PDF)(L330-EX)
価格表(PDF)(L330)

マシンの神髄を知る者のみが選ぶこの一台

  • 大型生産機の機構をそのまま採用した本格仕様機です。
  • 機体構造は極めて堅牢に設計され、強力なリブが備えられていますので、重切削に対する十分な剛性があります。
  • 汎用旋盤と同じギアドライブを採用しました。
  • 長手送りのほかクロス方向の自動送りが可能です。
  • 親ねじのほかに送り桿が備えられていますので親ねじはねじ切の場合のみ用いられ、ねじの精度を長く保持できます。
  • 起動レバーによる主軸の正逆転が可能です。

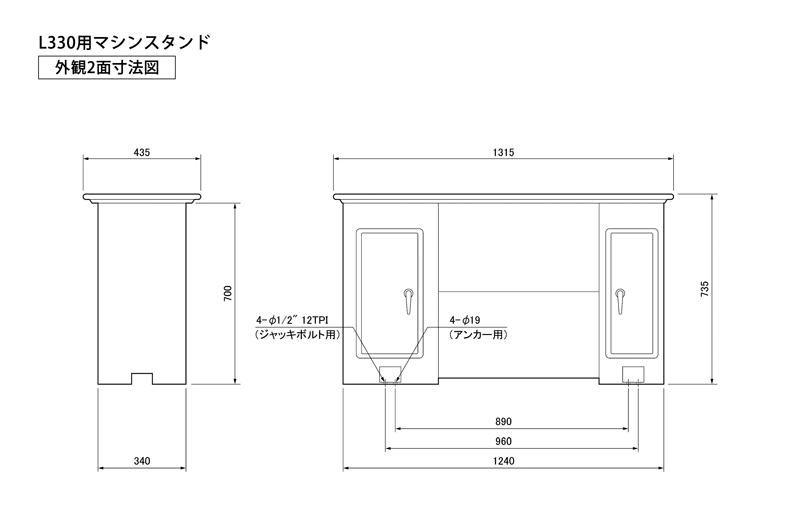

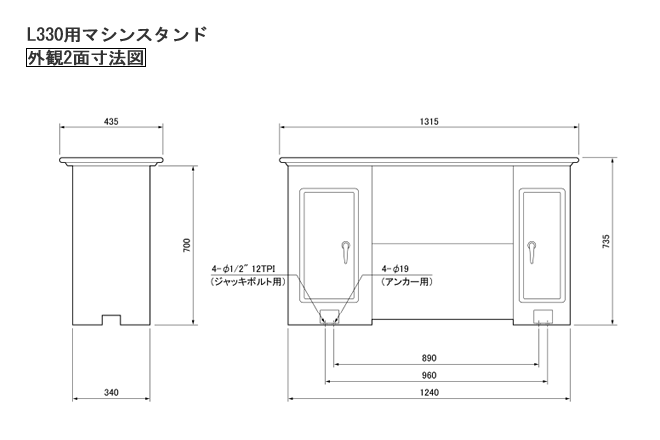

  • 寸法図(本体専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

鍵付スイッチ(受注生産)

セキュリティに配慮し、鍵付スイッチを取り付けることが出来ます。
部外者による操作を未然に防ぎます。
専用マシンスタンド・スプラッシュガード(どちらもオプション)耐震対策をおすすめします。
設置例

■動画

■仕様

●本体

ベッド上振り 330mm
心間 609mm
三爪チャック能力 正爪65mm 逆爪160mm (注1)
主軸貫通孔 40mm
主軸テーパー MT5(スリーブをつけてMT3)
主軸回転数 9種 82~2000min-1(オイルバス方式のギアボックス装備)
心押台スリーブテーパー MT3
心押台スリーブ繰出 110mm
ねじ切り
ミリ 0.4~7.0mm(30種)
インチ 4~56TPI(32種)
モーター 三相200V 1500W(注2)
所要床面積 約1500×800mm(最大)
質量 360kg

(注1)
・三爪スクロールチャックは別売付属品です。
(注2)

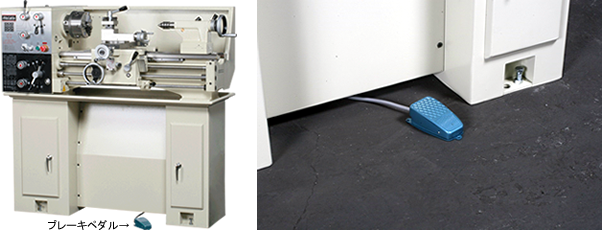

ブレーキモータ付もあります。(受注生産)
・単相100V 750Wもあります。

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
チェンジギア
スレッドダイヤル
固定センターMT3
センタースリーブMT5×3
工具類

●別売付属品
専用マシンスタンド
スプラッシュガード(注3)
三爪スクロールチャック 160mm(バックプレート付)
四爪インデペンデントチャック 200mm(バックプレート付)
面板 253mm(押え金具付)
回転センターMT2

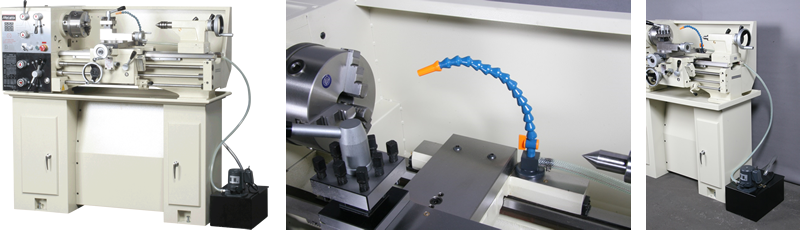

切削油ポンプセット(三相または単相)
ドリルチャック13mm(アーバーMT3付)
固定振止
移動振止
キャリッジストップ(マイクロストッパー)

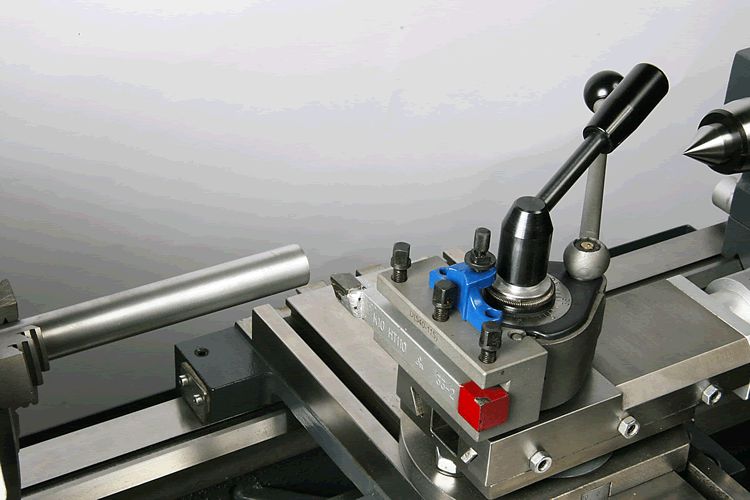

クイックチェンジツールポスト
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 13mm角 HSS付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]
(注3)
・旋盤本体を同時にお買い上げの場合に限らせていただきます。
