Mecanix L270V 精密高速旋盤

ドイツの技術が光る Mecanix L270V 精密高速旋盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。
Mecanix L270V 精密高速旋盤
気品あふれる精密高速旋盤


印刷用カタログ(PDF)価格表(PDF)

メカニクス札幌工場が、ドイツの技術にさらに磨きをかけて生み出した逸品です。

  • 操作性、耐久性を重視した高性能機です。
  • 機体構造は極めて堅牢に設計され、高い剛性を有しています。
  • 強力1400Wモーターと最新のエレクトロニクス制御の無段変速機構を搭載しています。
  • 用途に合わせて、高速(H)および低速(L)が用意されています。低速(L)にセットすることにより、強力切削が可能です。
  • 径160mmの三爪スクロールチャックを標準装備しています。
  • 主軸貫通孔はこのクラスでは最大級の30mmです。

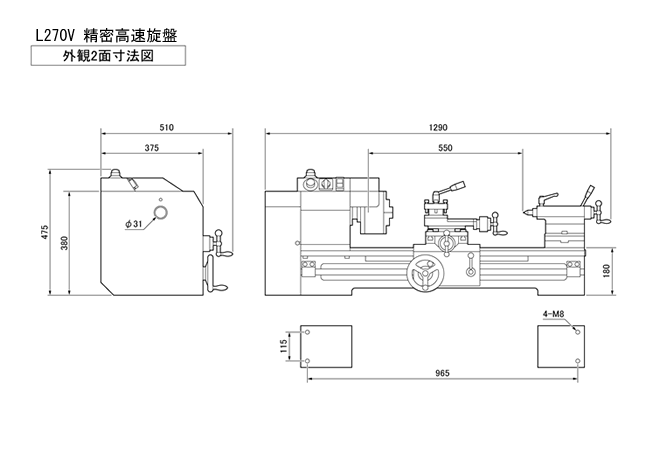

  • 寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

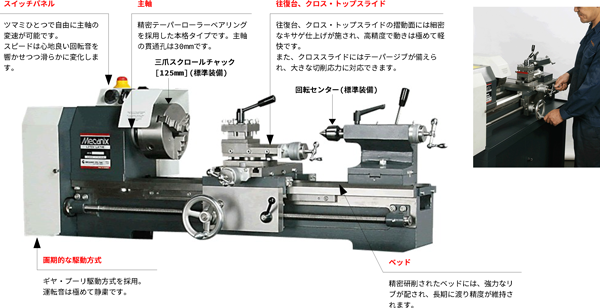

画像をクリックすると拡大します。

専用マシンスタンド[スプラッシュガード付](オプション)耐震対策をおすすめします。
設置例

■仕様

●本体

ベッド上振り 270mm
心間 600mm
三爪チャック能力 正爪65mm 逆爪150mm
主軸貫通孔 30mm
主軸テーパー スリーブをつけてMT3
主軸回転数
無段L  30~ 460min-1
150~ 2300min-1
心押台スリーブテーパー MT2
心押台スリーブ繰出 65mm
ねじ切り
ミリ 0.4~3.0mm
インチ 10~32TPI
モーター 単相1400W
所要床面積 約1500×800mm(最大)
質量 150kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
三爪スクロールチャック(160mm)
シングルツールポスト
チェンジギア類(プーリーギア)
回転センターMT2
センタースリーブMT5×3
工具類

●別売付属品
専用マシンスタンド(スプラッシュガード付)
四爪インデペンデントチャック 160mm(バックプレート付)
面板 200mm(押え金具付)
切削油ポンプセット(単相)
ドリルチャック13mm(アーバーMT2付)
固定振止
移動振止
クイックチェンジツールポスト
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 13mm角 HSS付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]
