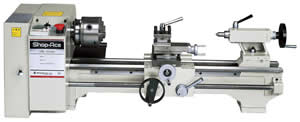

Shop-Ace USL5.5A-INV 小型精密旋盤

三菱製インバータと日立製強力モータ搭載
Shop-Ace USL5.5A-INV 小型精密旋盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。
Shop-Ace USL5.5A-INV 小型精密旋盤

機械本体の製造は終了しました。

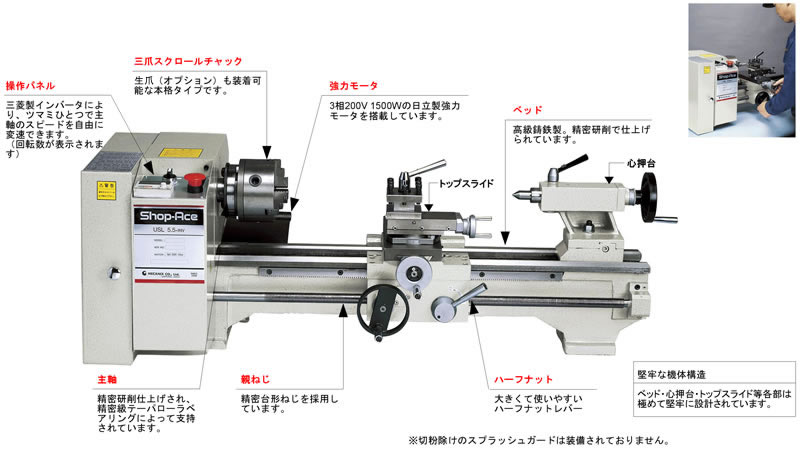

  • “もう少し大きくて、強力なマシンを”との期待に応えました。
  • 機体構造は極めて堅牢に設計され、強力なリブが備えられています。
  • 最大13mm角のバイトが装着可能ですので、市販の各種バイトが使用出来ます。
  • 三菱製インバータによる無段変速機構により、ツマミひとつで主軸のスピードを自由に変速出来ます。
    三菱製インバータ搭載機のメリット
    ・低速回転でもトルクが落ちにくい。
    ・低速域での回転ムラが少ない。
    ・主軸回転数表示ディスプレイ装備
    ・省電力
    ・抜群の信頼性
  • 日立製3相200V 1500Wの強力モータを搭載しています。
  • 緊急時の非常停止ボタンが装備されています。
  • ギアの交換により、左勝手の切削が可能です。
  • 弊社独自の心押台固定用レバーを取り付けることが出来ます。(オプション)

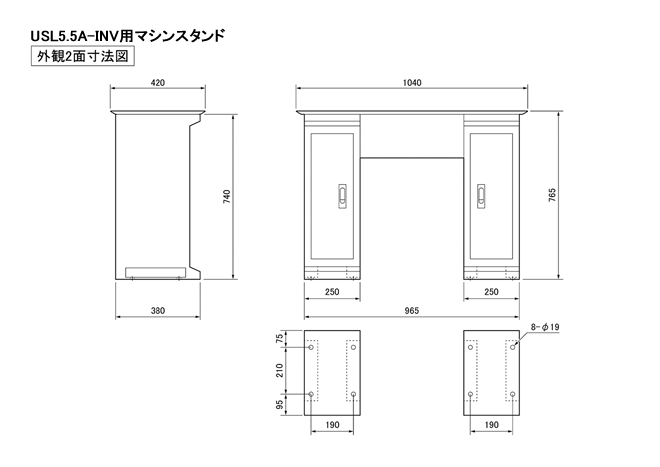

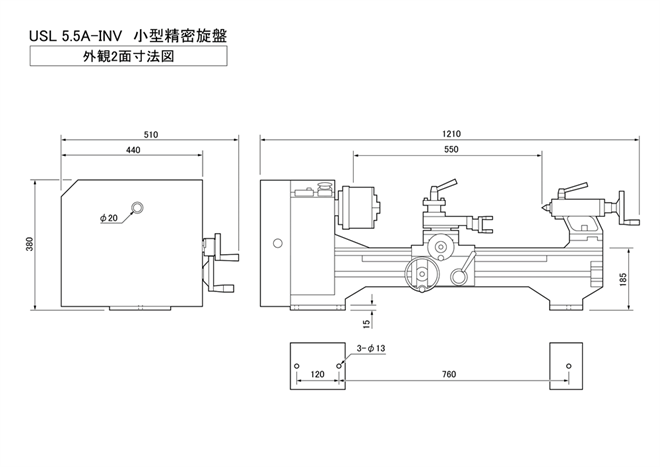

  • 寸法図(本体専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)

画像をクリックすると拡大します。

デジタルスケール(ミツトヨ製)
オプションでクロス(前後)方向にデジタルスケール(ミツトヨ製)が取り付けられます。 ※実際の外観は若干異なります。

鍵付スイッチ(受注生産)
セキュリティに配慮し、鍵付スイッチを取り付けることが出来ます。
部外者による操作を未然に防ぎます。
専用マシンスタンド(オプション)
質量約42Kg
鋼板製(工具収納棚付き)
※実際の形状は若干異なる場合があります。
耐震対策をおすすめします。
設置例
■仕様

●本体

ベッド上振り 250mm
心間 550mm
三爪チャック能力 正爪50mm 逆爪120mm
主軸貫通孔 20mm
主軸テーパ MT3
主軸回転数
無段L 0 545min-1
H 0 1540min-1
心押台スリーブテーパ MT2
心押台スリーブ繰出 60mm
ねじ切り
ミリ 0.4~3.0mm
インチ 10~44TPI
モータ 三相 200V1500W
所要床面積 約1500×720mm(最大)
質量 120kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
角スポール(4面刃物台)[最大13mm角バイトまで装着可能です]
チェンジギアセット(ねじ切用)
固定センター MT2・MT3
工具類
三爪スクロールチャック(125mm)

●別売付属品
心押台固定用レバー
専用マシンスタンド
四爪インデペンデントチャック
面板
回転センターMT2
ドリルチャック 10mm・13mm(アーバMT2付)
固定振止
移動振止
木工アタッチメント
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 10mm角 超硬付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]

商品カタログ(正規品)
