Shop-Ace M40HVA 小型フライス盤

タテ・ヨコ兼用 Shop-Ace M40HVA 小型フライス盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

ショールームで実物をご覧いただけます。
Shop-Ace M40HVA 小型フライス盤
タテ・ヨコ兼用
製造現場でも重宝する実用的マシンです!
印刷用カタログ(PDF)価格表(PDF)

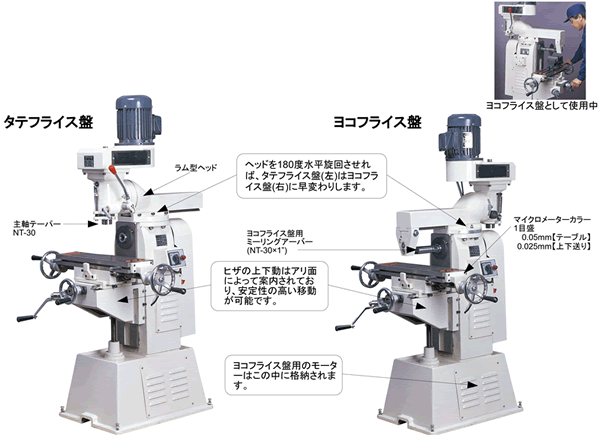

  • コンパクトなタテ・ヨコ兼用フライス盤です。
  • 重量感があり、高い剛性を誇ります。
  • 主軸テーパーはNT30ですので、幅広く市販の工具類が利用できます。
  • 寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。
耐震対策をおすすめします。
設置例

■仕様

●本体

軸端(心)/テーブル間 (タテ)320mm
(ヨコ)230mm
フトコロ (タテ)130~275mm
テーブル 540x160mm
長手(左右)送り 250mm
クロス(前後)送り 105mm
主軸回転数 (タテ)4種500~1720min-1
(ヨコ)4種240~1200min-1
主軸テーパー NT30×1”
主軸繰出 80mm
モーター 三相200V(ヨコ)1500W(タテ)750W
所要床面積 約1300x1200mm(最大)
質量 360kg

外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
工具類

●別売付属品
万力(旋回ベース付き)
テーパージョー・セリ板(万力大専用)
ドリルチャックおよびアーバーNT30
コレットホルダー NT30(25型)
コレット(25型)2mm~16mm(2mmトビ)
コレットホルダー NT30(40型)
コレット(40型)6・8・10・12・16・20・25mm
インデクスロータリーテーブル
三爪スクロールチャック(インデクス用
同上用チャックアダプタ(インデクス用・テーブル用)
押え金
フェイスカッターセット(本格タイプ)
