Shop-Ace USL6-EX・USL6 小型精密旋盤

より大きなマシンをより安く Shop-Ace USL6-EX・USL6 小型精密旋盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

ショールームで実物をご覧いただけます。
Shop-Ace USL6-EX・USL6 小型精密旋盤
製造現場でも重宝する実用的マシンです!


印刷用カタログ(PDF)

価格表(PDF)(USL6-EX)
価格表(PDF)(USL6)

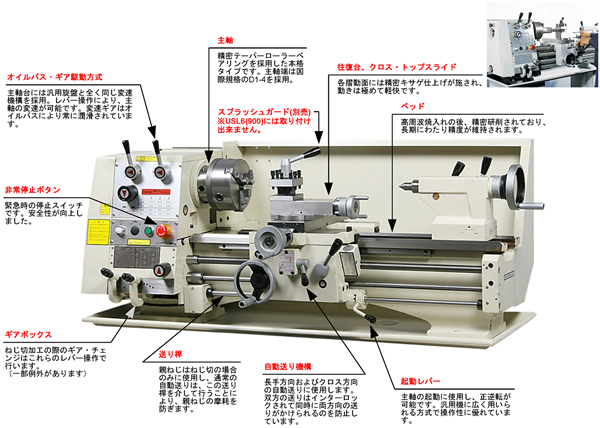

  • 汎用旋盤の機構をコンパクトにまとめた新鋭機です。
  • オイルバス・ギア駆動方式を採用し、レバー操作により、主軸の変速が可能です。
  • 長手およびクロス方向の自動送りが可能です。
  • 親ねじのほかに送り棹が備えられていますので、親ねじはねじ切の場合のみに用いられ、ねじの精度を長く保持出来ます。
  • 心間406mmの小型タイプ[USL6(400)]、心間900mmの大型タイプ[USL6(900)]もあります。
  • 起動レバーによる主軸の正逆転が可能です。
  • 最大16mm角のバイトが装着可能ですので、市販の各種バイトが使用出来ます。
    (一部の市販バイトはサイズにバラつきがあり、若干芯高になる可能性があります)
  • 寸法図(本体専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

USL6(400)
USL6(900)

※スプラッシュガードは取り付け出来ません。
鍵付スイッチ(受注生産)

セキュリティに配慮し、鍵付スイッチを取り付けることが出来ます。
部外者による操作を未然に防ぎます。

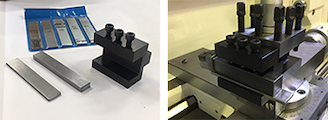

25mm角バイトホルダ

市販の20、25mm角バイトを使用するための専用ホルダです。
付属の調整板を併用します。


チャックカバー

(リミットスイッチ付)

旋盤本体をご注文時に、ご指定ください。

専用マシンスタンド(オプション)

鋼板製(工具収納棚付)

質量約 62kg[USL6]
  60kg[USL6(400)]
  66kg[USL6(900)]

※実際の形状は若干異なる場合があります。
耐震対策をおすすめします。
設置例

チップガード

切削内容に応じて左右にスライドさせたり、バイト着脱時に作業の邪魔にならないように、右に旋回させたりすることが可能です。

左にスライド

中央に固定

右に旋回
旋盤本体をご注文時に、ご指定ください。

■動画

■仕様

●本体

  USL6 USL6(400) USL6(900)
ベッド上振り 305mm
心間 609mm 406mm 900mm
三爪チャック能力 正爪65mm 逆爪160mm (注1)
主軸貫通孔 40mm
主軸テーパ MT5(スリーブをつけてMT3)
主軸回転数 12種 70~1400min-1(オイルバス方式のギアボックス装備)
心押台スリーブテーパ MT3
心押台スリーブ繰出 100mm
ねじ切り ミリ:0.225~7mm(26種) インチ:3.5~104TPI(39 種)
モータ 三相200V 1500W(注2)
所要床面積 約1500×800mm 約1300×800mm 約1900×800mm
質量 280kg 260kg 315kg

(注1)三爪スクロールチャックは別売付属品です。

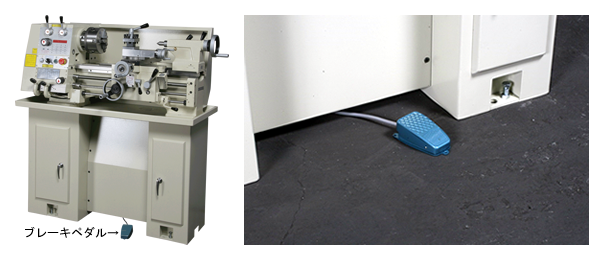

(注2)ブレーキモータ(トップランナー対応高効率タイプ)付もあります。※受注生産

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
面板 253mm(押え金具付)
固定振止
移動振止

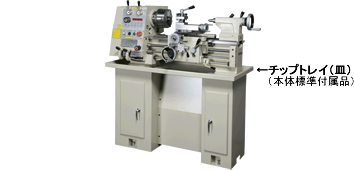

チップトレイ(皿)(注3)
チェンジギア
スレッドダイヤル
固定センターMT3
センタースリーブMT5×3
工具類

(注3)マシンスタンドを同時にご発注の場合は、チップトレイはマシンスタンドに組み付けて出荷いたします。

●別売付属品
専用マシンスタンド
スプラッシュガード(注4)
三爪スクロールチャック
160mm(バックプレート付)
四爪インデペンデントチャック 200mm(バックプレート付)
チャックカバー(注4)
チップガード(注4)
6本組バイトセット 13mm角 HSS付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]
25mm角バイトホルダ
回転センター MT3
切削油ポンプセット(三相または単相)
ドリルチャック 13mm(アーバMT3付)
キャリッジストップ(マイクロストッパ)
クイックチェンジツールポスト
センタードリル(2mm 両刃 シャンク6mm)

(注4)
・旋盤本体を同時にお買い上げの場合に限らせていただきます。
・USL6(900)には取り付け出来ません。
