Shop-Ace USL4.1V-Q 小型精密旋盤

USL4.1V-Q

• 心間 410mm・振り 250mm・三爪チャック径 125mm－幅広いワークに対応出来るサイズです。
• クイックチェンジツールポストを標準装備しています。
• 長手およびクロス方向の自動送り・ねじ切装置が標準装備されています。
• 特殊インバータ制御の無段変速機構により、ボタン操作で主軸のスピードを自由に変速出来ます。
• 1000W の強力モータを搭載しています。
• 主軸回転数表示装置を標準装備しています。
• 緊急時の非常停止ボタンが装備されています。
• 機体構造は極めて堅牢に設計されています。
• 左ねじ切削［タンブラー］機構を標準装備しています。
• 三爪チャックには生爪も使えます。（オプション）
• 鉄・アルミ・真鍮・木材はもちろん、工夫次第でチタン・ステンレス等の切削も可能です。
• 心押台固定用レバーを標準装備しています。
• 寸法図（本体／専用マシンスタンド）にて、大きさをご確認下さい。（ロットにより多少異なる場合があります）
• 見積書をご希望の方はお気軽にお申し付けください。
• 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

クイックチェンジツールポスト（標準装備）
　
バイトをホルダごと、手早く交換出来ます。（バイトホルダ3個付）

デジタルスケール（ミツトヨ製） オプションでクロス（前後）方向にデジタルスケールとカウンター（ミツトヨ製）が取り付けられます。 ⇒デジタルスケール取り付けにより、クロススライド移動量が約15mm短くなります。 ※実際の外観は若干異なります。

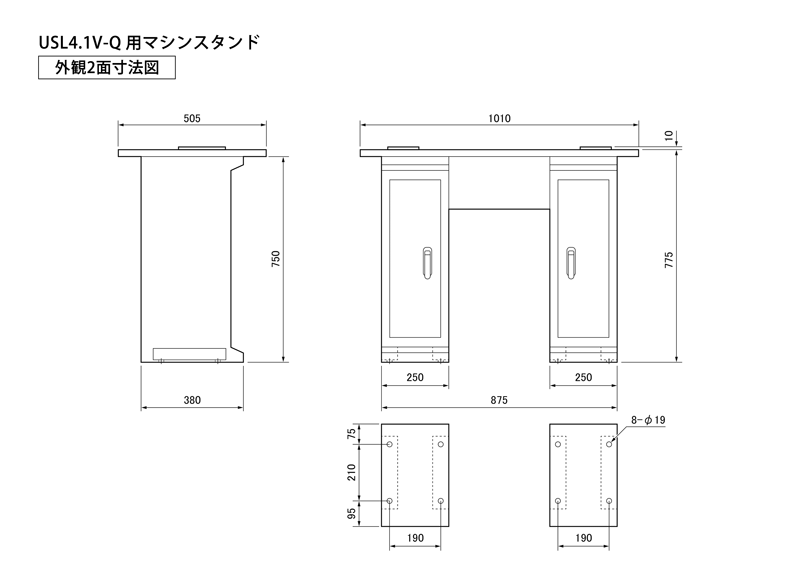

専用マシンスタンド（USL4.1V-Q用-別売） 質量 約42kg ※実際の形状は若干異なる場合があります。 耐震対策をおすすめします。 （設置例）

●本体

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
クイックチェンジツールポスト（バイトホルダ3個付き）
角スポール（4面刃物台）
チェンジギアセット（ねじ切用）
固定センター MT2・MT3
工具類
三爪スクロールチャック（125mm）

●別売付属品
専用マシンスタンド
四爪インデペンデントチャック
面板
回転センターMT2
ドリルチャック 10mm・13mm（アーバMT2付）
固定振止
移動振止
センタードリル（2mm　両刃　シャンク6mm）
6本組バイトセット 10mm角　超硬付刃［右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ］
