Shop-Ace USL5 モデル2 小型精密旋盤

普及型卓上旋盤の決定版!! Shop-Ace USL5 モデル2 小型精密旋盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

写真は基本セットに回転センター、チップトレイ(オプション)を加えたものです。
Shop-Ace USL5 モデル2 小型精密旋盤

機械本体の製造は終了しました。

  • アマチュアの作業者がより本格的な旋盤工作を実現するために最も適した製品です。
  • ベッドは高級鋳鉄製。切削応力に対する充分な剛性を備えています。
  • ねじ切用ハーフナット、スレッドダイヤル、チェンジギアセットを標準装備しています。
  • ミーリングアタッチメントを取り付けることにより、フライス・ボール盤作業も可能になります。
    USL5-2+ミーリングアタッチメント

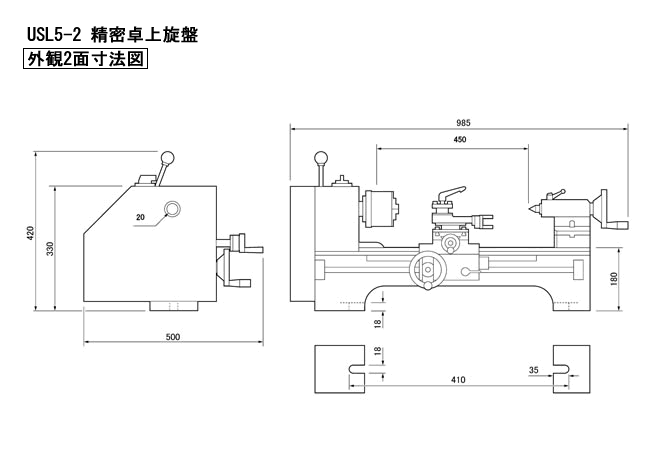

  • 寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)

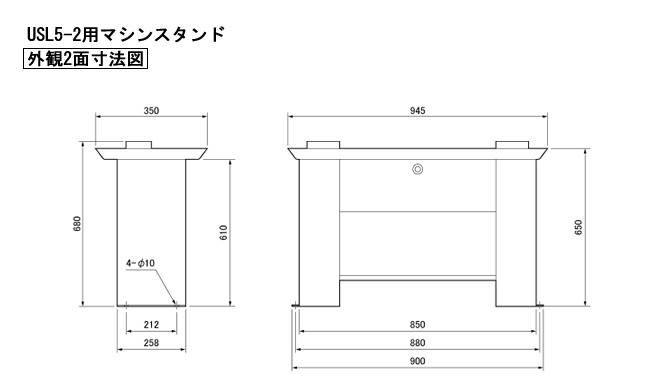

専用マシンスタンド(オプション)

重量   約34kg

鋼板製(工具収納棚付)

■仕様

●本体

ベッド上振り 200mm
心間 450mm
主軸貫通孔 20mm
主軸テーパ MT3
主軸回転数 6種 100~1,700min-1
心押台スリーブテーパ MT2
心押台スリーブ繰出 40mm
ねじ切り
ミリ  0.4~3.0mm
インチ  10~44TPI
モータ 単相100V 400W
所要床面積 約1,100×500mm(最大)
質量 70kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。
