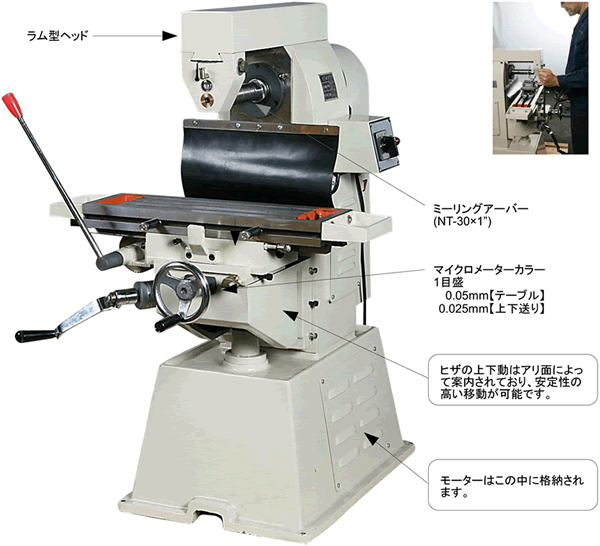

Shop-Ace M40HA-R 小型ヨコフライス盤

ヨコ専用 Shop-Ace M40HA-R 小型ヨコフライス盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

Shop-Ace M40HA-R 小型ヨコフライス盤
効率的な加工に便利!
印刷用カタログ(PDF)価格表(PDF)
  • コンパクトなヨコ専用フライス盤です。
  • 長手(左右)方向の送りはラック式なので、加工の効率化に貢献します。
  • 重量感があり、高い剛性を誇ります。
  • 主軸テーパーはNT30×1”ですので、幅広く市販の工具類が利用できます。
  • 寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。
耐震対策をおすすめします。
設置例

■仕様

●本体

軸心/テーブル間 230mm
テーブル 540x160mm
長手(左右)送り 175mm
クロス(前後)送り 105mm
主軸回転数 4種240~1200min-1
主軸テーパー NT30×1”
モーター 三相200V 1500W
所要床面積 約1300x1200mm(最大)
質量 300kg

外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
工具類

●別売付属品
万力(旋回ベース付き)
インデクスロータリーテーブル
三爪スクロールチャック(インデクス用
同上用チャックアダプタ(インデクス用・テーブル用)
押え金
