Mecanix L180V 精密小型旋盤(無段変速タイプ)

価格を抑えながら、精度を向上させた Mecanix L180V 精密小型旋盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。

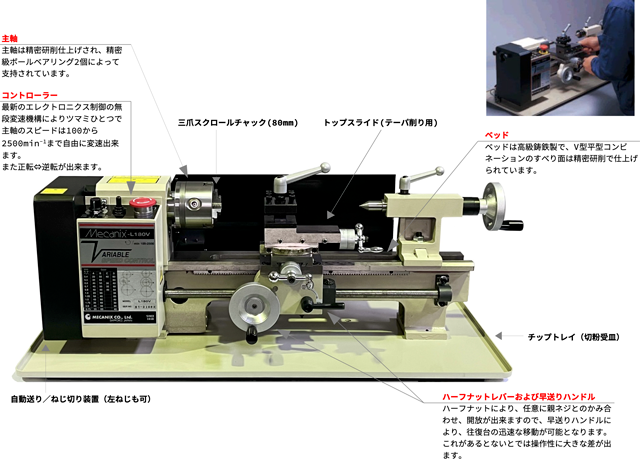

写真は本体セットに回転センター、チップガード(オプション)を加えたものです。チップガードの形状は実際と異なる場合があります。

ショールームで実物をご覧いただけます。

Mecanix L180V 精密小型旋盤
(無段変速タイプ)

印刷用カタログ(PDF)価格表(PDF)

  • 最新のエレクトロニクス無段変速機構を搭載しています。
  • プレシジョンタイプの三爪スクロールチャック、自動送り・ねじ切り装置、チップトレイを標準装備しています。
  • ベッドをはじめ、各部は高級鋳鉄製で抜群の剛性があります。
  • 1/2HPの強力モーターを搭載。
  • 緊急時の非常停止ボタンが装備され、安全性に配慮。
  • 弊社独自の心押台固定用レバーを取り付けることができます。(オプション)
  • 寸法図(本体専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

専用マシンスタンド(オプション)

質量約36Kg
耐震対策をおすすめします。
設置例

■仕様

●本体

ベッド上振り 180mm
心間 350mm(注1)
主軸貫通孔 20mm(注2)
主軸テーパー MT3
主軸回転数 無段100-2500min-1
心押台スリーブテーパー MT2
心押台スリーブ繰出 45mm(注3)
ねじ切り ミリ0.4-2.0mm
モーター 単相100V 1/2HP
所要床面積 約700X400mm(最大)
質量 35kg

(注1)実際に加工可能な工作物の長さは心間より約50mm短くなります。
(注2)三爪チャック自体の貫通孔は16mmです。
(注3)ドリルチャック装着時の有効繰出量は約30mmです。

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
角スポール(4面刃物台)8mm角バイト用
チェンジギアセット(ねじ切用)
固定センター MT2・MT3
チップトレイ(皿)
工具類
三爪スクロールチャック(80mm プレシジョンタイプ)

●別売付属品
心押台固定用レバー
専用マシンスタンド
四爪インデペンデントチャック
面板
回し金
直装式コレットチャックMT3と引き棒セット(4、6、8、10、12、16、18、20mm)
回転センターMT2
ドリルチャック 10mm/13mm(アーバーMT2付)
固定振止
移動振止
木工アタッチメント
キャリッジストップ
センタードリル
6本組バイトセット 6mm/8mm角
スーパーデジタル目盛〈クロス用)
