Shop-Ace USL5.7SA-INV・USL5.7-INV 小型精密旋盤

主軸回転数 3,000min-1
Shop-Ace USL5.7SA-INV 小型精密旋盤・USL5.7-INV 小型精密旋盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。


USL5.7SA-INV(スタンド一体型)
耐震対策をおすすめします。
設置例


USL5.7-INV

Shop-Ace USL5.7SA-INV・USL5.7-INV
小型精密旋盤

印刷用カタログ(PDF)価格表(PDF)

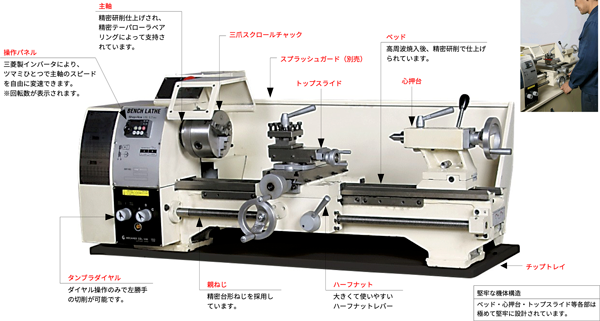

  • 三菱製インバータによる無段変速機構を搭載しており、ツマミひとつで主軸のスピードを自由に変速でき大幅に操作性がアップしました。
    三菱製インバータ搭載機のメリット
    ・低速回転でもトルクが落ちにくい。
    ・低速域での回転ムラが少ない。
    ・主軸回転数表示ディスプレイ装備
    ・省電力
    ・抜群の信頼性
  • 日立製トップランナー対応高効率モータを搭載しています。
  • 主軸回転数は最高3000min-1です。
  • ベッドは高周波焼入れの後、精密研削されております。
  • 機体構造は極めて堅牢に設計され、強力なリブが備えられています。
  • 主軸貫通孔が26mmに拡大されました。(主軸テーパーはMT4です)
  • ダイヤル操作のみで、左勝手の切削が可能です。
  • 最大13mm角のバイトが装着可能ですので、市販の各種バイトが使用できます。
  • USL5.7SA-INVはスタンド一体型です。
  • 弊社独自の心押台固定用レバーを取り付けることができます。(オプション)

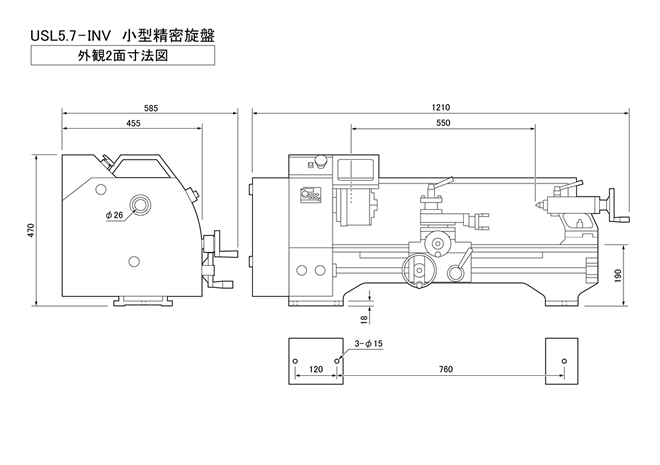

  • 寸法図(USL5.7SA-INVUSL5.7-INV)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

デジタルスケール(ミツトヨ製)
オプションでクロス(前後)方向にデジタルスケール(ミツトヨ製)が取り付けられます。 ※実際の外観は若干異なります。

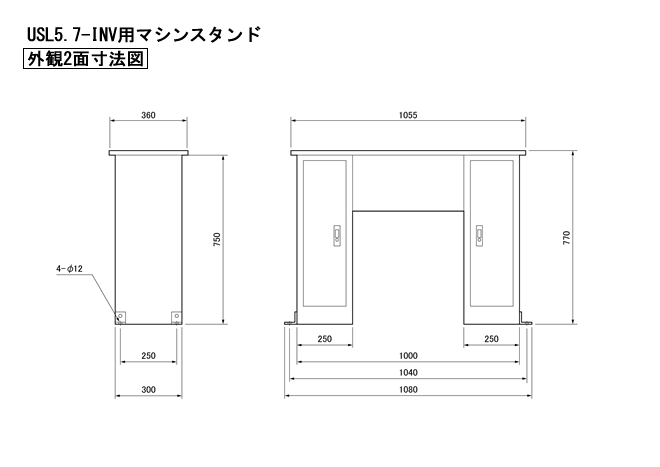

専用マシンスタンド(USL5.7-INV用-別売)

質量約36Kg
耐震対策をおすすめします。
設置例
■動画
■仕様

●本体

ベッド上振り 250mm
心間 550mm
三爪チャック能力 正爪50mm 逆爪120mm
主軸貫通孔 26mm
主軸テーパー MT4
主軸回転数
無段L 0 1280min-1
H 0 3000min-1
心押台スリーブテーパー MT2
心押台スリーブ繰出 60mm
ねじ切り
ミリ 0.4~3.5mm
インチ 8~56TPI
モーター 三相 200V 750W(入力電源は単相100V)
所要床面積 約1500×720mm(最大)
質量 165Kg(USL5.7SA-INV)
130Kg(USL5.7-INV)

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
角スポール(4面刃物台)[最大13mm角バイトまで装着可能です]
チェンジギアセット(ねじ切用)
固定センター MT2・MT4
工具類
三爪スクロールチャック(125mm)

●別売付属品
心押台固定用レバー
専用マシンスタンド
スプラッシュガード
四爪インデペンデントチャック
面板
回転センターMT2
ドリルチャック 10mm・13mm(アーバーMT2付)
固定振止
移動振止
木工アタッチメント
クイックチェンジツールポスト
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 10mm角 超硬付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]
