Shop-Ace M30RA 小型ラジアルボール盤

あると便利　Shop-Ace M30RA 小型ラジアルボール盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、（株）メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

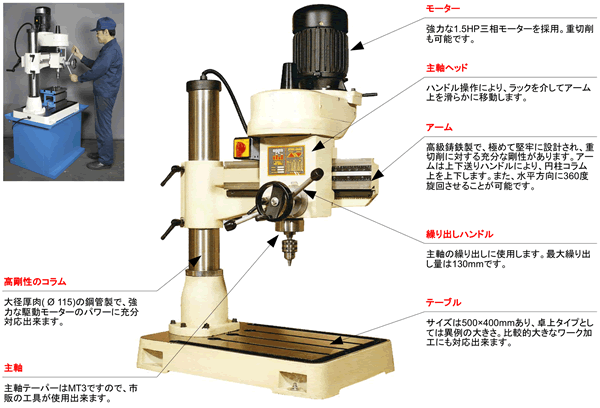

Shop-Ace M30RA 小型ラジアルボール盤

製造現場でも重宝する実用的マシンです！

コンパクトタイプです。
アームは高級鋳鉄製で、極めて堅牢に設計され、重切削に対する充分な剛性があります。
XYテーブル（オプション）と組合わせればフライス盤としても使用出来ます。

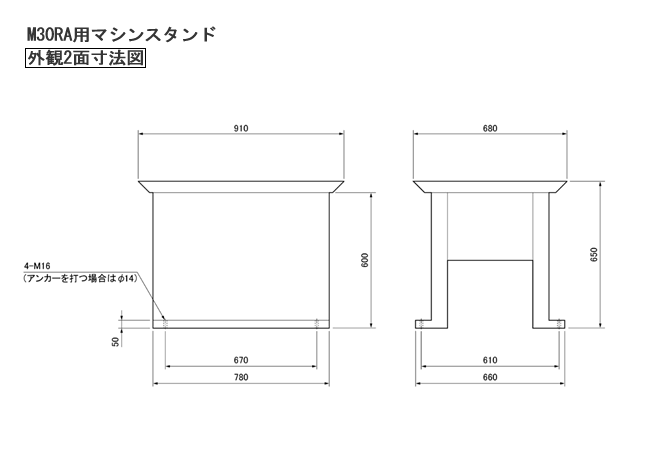

寸法図（本体／専用マシンスタンド）にて、大きさをご確認下さい。（ロットにより多少異なる場合があります）
見積書をご希望の方はお気軽にお申し付けください。
詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

専用マシンスタンド（オプション）
ボックステーブル（オプション）
耐震対策をおすすめします。
（設置例）

ベース寸法テーブル寸法長手（左右）送りクロス（前後）送り	215×350mm 240×145mm 180mm 140mm

XYテーブル（エコノミータイプ）

■動画

■仕様

●本体

穴開能力	40mm
軸端/テーブル間	600mm
主軸ヘッド移動距離	380mm
テーブル	500x400mm
主軸回転数	5種 280～2500min^-1
主軸テーパ	MT3
主軸繰出	130mm
モータ	三相200V 1125W
ベースの大きさ	760x500mm
機械の総高さ（最大）	1500mm
質量	270kg

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
ドリルチャック 13mm
同上用アーバMT3
工具類

●別売付属品
専用マシンスタンド
ボックステーブル
XYテーブル
万力（旋回ベース付き）
テーパジョー・セリ板（万力大専用）
コレットホルダMT3（25型）
コレット（25型）2mm～16mm（2mmトビ）
コレットホルダMT3（40型）
コレット（40型）6・8・10・12・16・20・25mm
ミーリングアーバMT3
ボーリングヘッドMT3
インデクスロータリーテーブル
三爪スクロールチャック（インデクス用）
同上用チャックアダプタ（インデクス用・テーブル用）
押え金
 フェイスカッタセット
