Shop-Ace USL5.6 モデルE/M 小型精密旋盤

無段変速と強力モータの小型旋盤の決定版!!

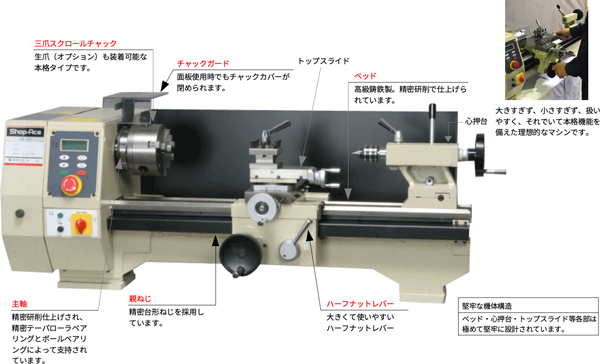

Shop-Ace USL5.6 モデルE/M 小型精密旋盤

ショップエースシリーズは、比較的低価格ながら実用性が極めて高い製品群であり、普及機と位置づけられます。これらも、(株)メカニクス札幌工場において、各種のグレードアップ作業を実施し、品質的に安定した製品に仕上げております。

回転センターおよびコレットホルダーはオプションです。
Shop-Ace USL5.6 モデルE/M 小型精密旋盤

●USL5.6E(旋盤専用モデル)
●USL5.6M(万能工作機対応モデル)

印刷用カタログ(PDF)価格表(PDF)

  • アマチュアの作業者がより本格的な旋盤工作を実現するために最も適した製品です。
  • 機体構造は極めて堅牢に設計され、強力なリブが備えられています。
  • 特殊インバータ制御の無段変速機構により、ボタン操作で主軸のスピードを自由に変速できます。
  • 1000Wの強力モータを搭載しています。
  • 主軸回転数表示装置を標準装備しています。
  • 緊急時の非常停止ボタンが装備されています。
  • 切粉除けのスプラッシュガードが標準装備されています。
  • 最大13mm角のバイトが装着可能ですので、市販の各種バイトが使用できます。
  • 弊社独自の左ねじ切削アタッチメント[タンブラー機構]を取り付けることができます。(オプション)
  • 弊社独自の心押台固定用レバーが標準装備されています。
  • ミーリングアタッチメントを取り付けることにより、フライス・ボール盤作業も可能な万能工作機械になります。
    ※USL5.6Eにはミーリングアタッチメントを取り付けることは出来ません。
  • ミーリングアタッチメントSは、小型ながら角型コラムタイプです。

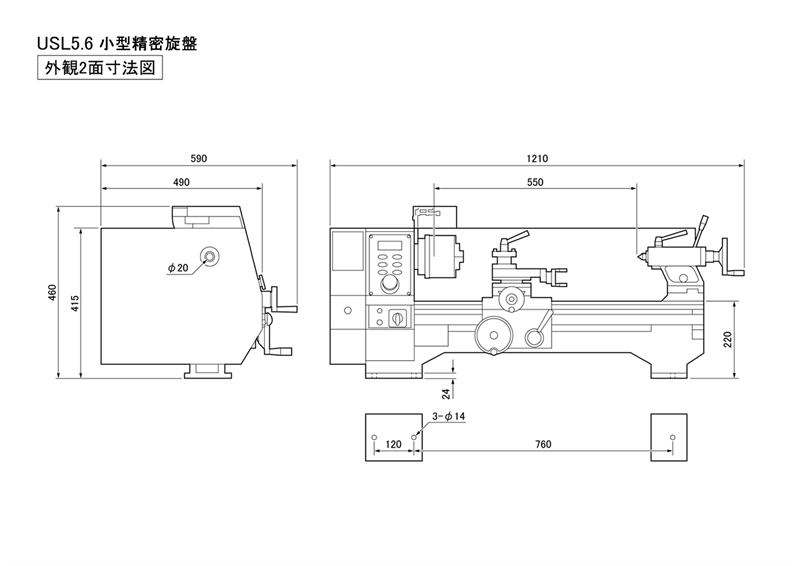

  • 寸法図(本体ミーリングアタッチメントS専用マシンスタンド)にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。


拡大写真

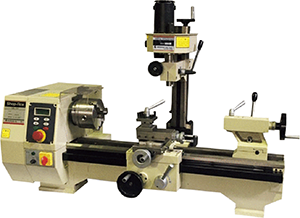

万能工作機械
(USL5-3+ミーリングアタッチメントS型

ミーリング作業時は、トップスライドの代わりにミーリングテーブルを取り付けます。

拡大写真

専用マシンスタンド(オプション)
質量約42Kg
鋼板製(工具収納棚付き)
※実際の形状は若干異なる場合があります。
耐震対策をおすすめします。
設置例
デジタルスケール(ミツトヨ製)

オプションでクロス(前後)方向にデジタルスケール(ミツトヨ製)が取り付けられます。
※実際の外観は若干異なります。
左ねじ切削アタッチメント[タンブラー機構]
(オプション)
■動画
■仕様

●旋盤本体

ベッド上振り 246mm
心間 550mm
三爪チャック能力 正爪50mm 逆爪120mm
主軸貫通孔 20mm
主軸テーパー MT3
主軸回転数 無段 0~2000min-1
心押台スリーブテーパー MT2
心押台スリーブ繰出 60mm
ねじ切り
ミリ 0.4~3.0mm
インチ 10~44TPI
モーター 単相100V 1000W
所要床面積 約1500×720mm(最大)
質量 132kg(USL5.6E)
147kg(USL5.6M)

●ミーリングアタッチメント S型(USL5.6M用)

主軸回転数
無段 L  100~1000min-1
H 100~2000min-1
主軸繰出 30mm
主軸テーパー MT2
フトコロ 140mm
質量 21kg

※ミーリングアタッチメントは旋盤本体とは別梱包になっています。同アタッチメントは簡単に旋盤の後側に取り付けることが出来ます。

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

【旋盤】
●標準付属品
角スポール(4面刃物台)[最大13mm角バイトまで装着可能です]
チェンジギアセット(ねじ切用)
固定センターMT2・MT3
スプラッシュガード※
チャックガード
心押台固定用レバー
工具類
三爪スクロールチャック(125mm)

※万能工作機械としてお使いの場合は、取り付けできません。従ってUSL5.6Mには、原則としてスプラッシュガードが標準装備されておりません。

●別売付属品
専用マシンスタンド
四爪インデペンデントチャック
面板
回転センターMT2
ドリルチャック10mm・13mm(アーバーMT2付)
固定振止
移動振止
木工アタッチメント
左ねじ切削アタッチメント(タンブラー機構)
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 10mm角 超硬付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]

【ミーリングアタッチメントS型】
●標準付属品
工具類

●別売付属品
万力(旋回ベース付き)
角度付万力(アングルバイス)
ドリルチャックおよびアーバーMT2
コレットホルダーMT2
コレット 2mm~16mm(2mmトビ)
ミーリングアーバーMT2
ボーリングヘッドMT2
インデクスロータリーテーブル
三爪スクロールチャック(インデクス用)
同上用チャックアダプタ(インデクス用・テーブル用)
押え金
