Mecanix L150SA 精密小型旋盤

このクラスでは世界最高レベル Mecanix L150SA 精密小型旋盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。

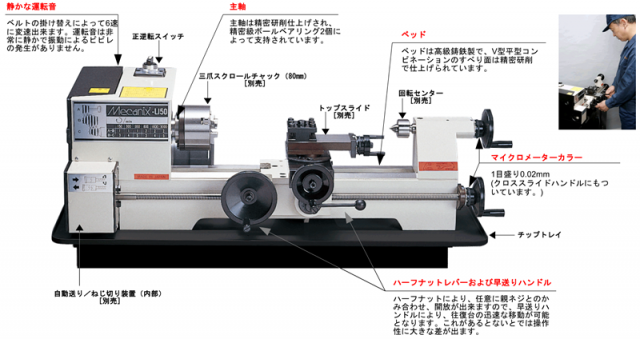

※スタンドの形状は、写真と若干異なります。
※三爪スクロールチャック、トップスライド、回転センターはオプションです。
耐震対策をおすすめします。
設置例
ショールームで実物をご覧いただけます。
Mecanix L150SA 精密小型旋盤

印刷用カタログ(PDF)価格表(PDF)

  •
  • 今では数少ない純国産マシンです。
  • 初心者に配慮した設計になっています。
  • ハーフナット内蔵により、操作性抜群です。
  • クロススライド、トップスライドは他に例を見ない鋼鉄製で、その高い剛性を誇っています。
  • 寸法図にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • L150NEWについてはこちらを御覧下さい。
  • 詳細についてはお気軽にお問い合わせください。
画像をクリックすると拡大します。
■仕様

●本体

ベッド上振り 150mm
心間 360mm
主軸貫通孔 15.8mm
主軸テーパ MT2
(軸端ショートテーパ)
JlS B6109およびDlN55021準拠
主軸回転数 6種 150~3000min-1
心押台スリーブテーパ MT1
心押台スリーブ繰出 30mm
モータ 単相100V 150W
所要床面積 約700×400mm(最大)
質量 70kg

●ねじ切り(オプション)

ミリ 0.2~4.0mm
インチ 4~120TPl
モジュール 0.2~1.5M
D.P. 18~64D.P.

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
シングルツールポスト
固定センターMT1・MT2
工具類

●別売付属品
三爪スクロールチャック(80mm)
同上用生爪
四爪インデペンデントチャック(85mm)
面板
回し金
旋盤用コレットホルダ
コレット(0.5-8mm トビ 全16個)
回転センターMT1
トップスライド(二面刃物台)
固定振止
移動振止
自動送り/ねじ切り装置
ドリルチャック3/8″(JACOBS)(アーバMT1付)
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 6mm角 HSS全身バイト
[トガリ先、右仕上、左仕上、荒削、突切、中ぐり]

メカニクスシリーズはこれだけの手間をかけて製造しております。

どのメーカーのカタログを見ても、“高精度”という言葉が使われていますが、その機械が本当に高精度であるかどうかは、“キサゲ”かけ作業が実際に行 われているかどうかにかかっています。キサゲかけは、キサゲという道具を 用い、手作業で金属の表面をミクロン単位で削りとり、機械加工では出来ないような細かい調整を行なうもので、工作機械の精度出し作業には欠かせない作業です。メカニクスシリーズは、試作・研究開発用の工作機械の中で、地道 にキサゲかけを行っている唯一の製品です。単に、カタログの仕様だけの比 較ではわからないメカニクスシリーズの高品質の秘密がここにあります。
