Mecanix L230SA-INVモデル2・L230-INVモデル2 精密小型旋盤

アマチュア用プレミアム旋盤の決定版!!
Mecanix L230SA-INVモデル2 精密小型旋盤・L230-INVモデル2 精密小型旋盤

メカニクス メカニクスシリーズは、(株)メカニクス札幌工場における厳しい品質管理のもと、一つ一つ丁寧に仕上げられる高品質機です。工作機械作り80年の伝統の技が生み出す逸品です。
L230SA-INVモデル2
(スタンド一体型)
耐震対策をおすすめします。
設置例
L230-INVモデル2
回転センターはオプションです。
Mecanix L230SA-INVモデル2・L230-INVモデル2
精密小型旋盤

印刷用カタログ(PDF)価格表(PDF)

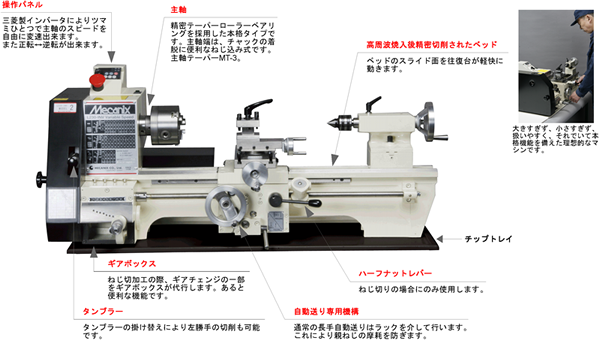

  • 三菱製インバータによる無段変速機構を搭載しており、ツマミひとつで主軸のスピードを自由に変速でき大幅に操作性がアップしました。
    三菱製インバータ搭載機のメリット
    ・低速回転でもトルクが落ちにくい。
    ・低速域での回転ムラが少ない。
    ・主軸回転数表示ディスプレイ装備
    ・省電力
    ・抜群の信頼性
  • 国産モータを搭載しています。
  • 主軸、心押台、ベッドなどの各構成部品は堅牢に作られており、各部は精密研削仕上げが施されています。
  • 汎用機に匹敵する精密加工が可能です。
  • タンブラーの掛け替えにより左勝手の切削も可能です。
  • L230SA-INVモデル2はスタンド一体型です。
  • 弊社独自の心押台固定用レバーを取り付けることが出来ます。(オプション)
  • 寸法図[L230SA-INVモデル2L230-INVモデル2]にて、大きさをご確認下さい。(ロットにより多少異なる場合があります)
  • 見積書をご希望の方はお気軽にお申し付けください。
  • 詳細についてはお気軽にお問い合わせください。

画像をクリックすると拡大します。

操作性が大幅にアップ
心押台固定用レバーオリジナル商品

  • オプションで心押台固定用レバーが取り付けられます。
  • レバーの操作のみで心押台の固定が可能です。



心押台固定用レバーは、旋盤本体を同時にお買い上げの場合に限らせていただきます。
なお、すでにご使用中のL230SA-INVモデル2・L230-INVモデル2に心押台固定用レバーを追加で取り付けることをご希望のお客様は、都度、弊社にご相談ください。

チップガード

鍵付スイッチ(受注生産)

セキュリティに配慮し、鍵付スイッチを取り付けることが出来ます。
部外者による操作を未然に防ぎます。
専用マシンスタンド(L230-INVモデル2用-別売)質量約36Kg
耐震対策をおすすめします。
設置例

■動画

■仕様

●本体

ベッド上振り 230mm
心間 500mm
主軸貫通孔 20mm
主軸テーパ MT3
主軸回転数
無段L 0 400min-1
H 0 1900min-1
心押台スリーブテーパ MT2
心押台スリーブ繰出 40mm
ねじ切り
ミリ 0.5~3.0mm
インチ 8~56TPI
モータ 三相200V 400W(入力電源は単相100V)
所要床面積 約1400×550mm(最大)
質量 134Kg(L230SA-INVモデル2)
98Kg(L230-INVモデル2)

※外観および仕様上の数値は、ロットにより多少異なる場合があります。一般的な作業では、これらが問題となることは殆どありませんが、特別の目的のために、特定の仕様が必ず満たされなければならない場合は、ご発注前に弊社へご確認下さい。

●標準付属品
角スポール(4面刃物台)10mm角バイト用
チェンジギアセット(ねじ切用)
固定センター MT2・MT3
チップトレイ(皿)
工具類
三爪スクロールチャック(100mm)

●別売付属品
心押台固定用レバー
チップガード
専用マシンスタンド(L230-INVモデル2用)
四爪インデペンデントチャック
面板
直装式コレットチャックMT3と引き棒セット(4、6、8、10、12、16、18、20mm)
回転センターMT2
ドリルチャック 10mm(アーバMT2付)
固定振止
移動振止
木工アタッチメント
センタードリル(2mm 両刃 シャンク6mm)
6本組バイトセット 10mm角 超硬付刃[右仕上、左仕上、突切、中ぐり、内ねじ、外ねじ]
